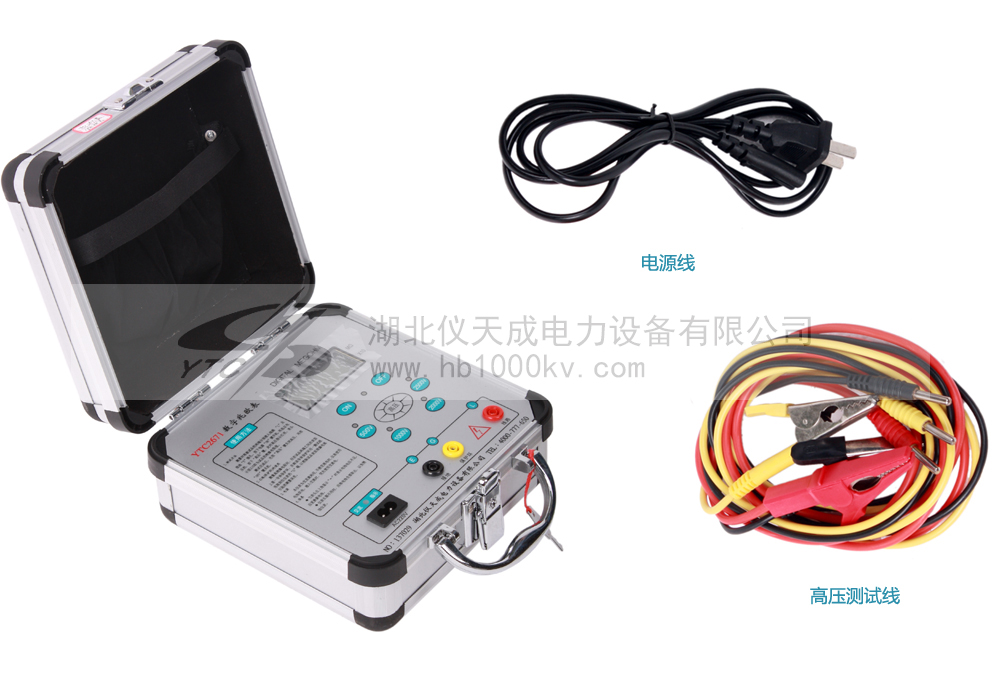

兆歐表俗稱搖表,兆歐表大多采用手搖發電機供電,故又稱搖表。它的刻度是以兆歐(MΩ)為單位的。它是電工常用的一種測量儀表,主要用來檢查電氣設備、家用電器或電氣線路對地及相間的絕緣電阻,以保證這些設備、電器和線路工作在正常狀態,避免發生觸電傷亡及設備損壞等事故。儀天成電力設備有限公司就YTC2671數字兆歐表的工作原理及使用范圍做以下的講解。
儀器工作原理:YTC2671數字式兆歐表由中大規模集成電路組成。本表輸出功率大,短路電流值高,輸出電壓等級多(有四個電壓等級)。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極,從而產生一個從E到L極的電流,經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。

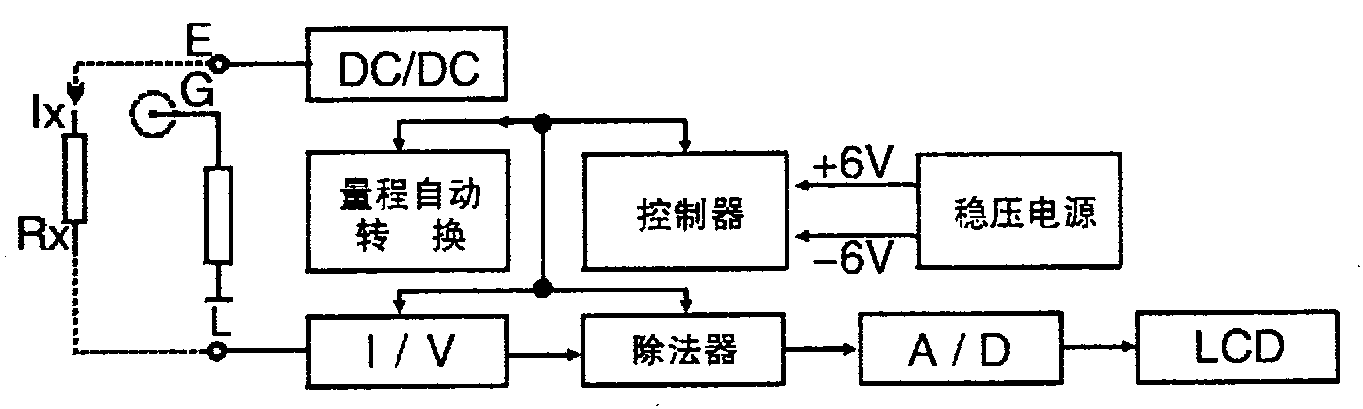

儀表電力框圖:
儀表使用范圍:本儀表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
儀天成電力設備有限公司是專業從事生產、銷售電力設備的廠家,擁有十多年的生產經驗經驗,售后服務有保障,公司承諾凡公司產品三月包換,三年質保,終身保修。
