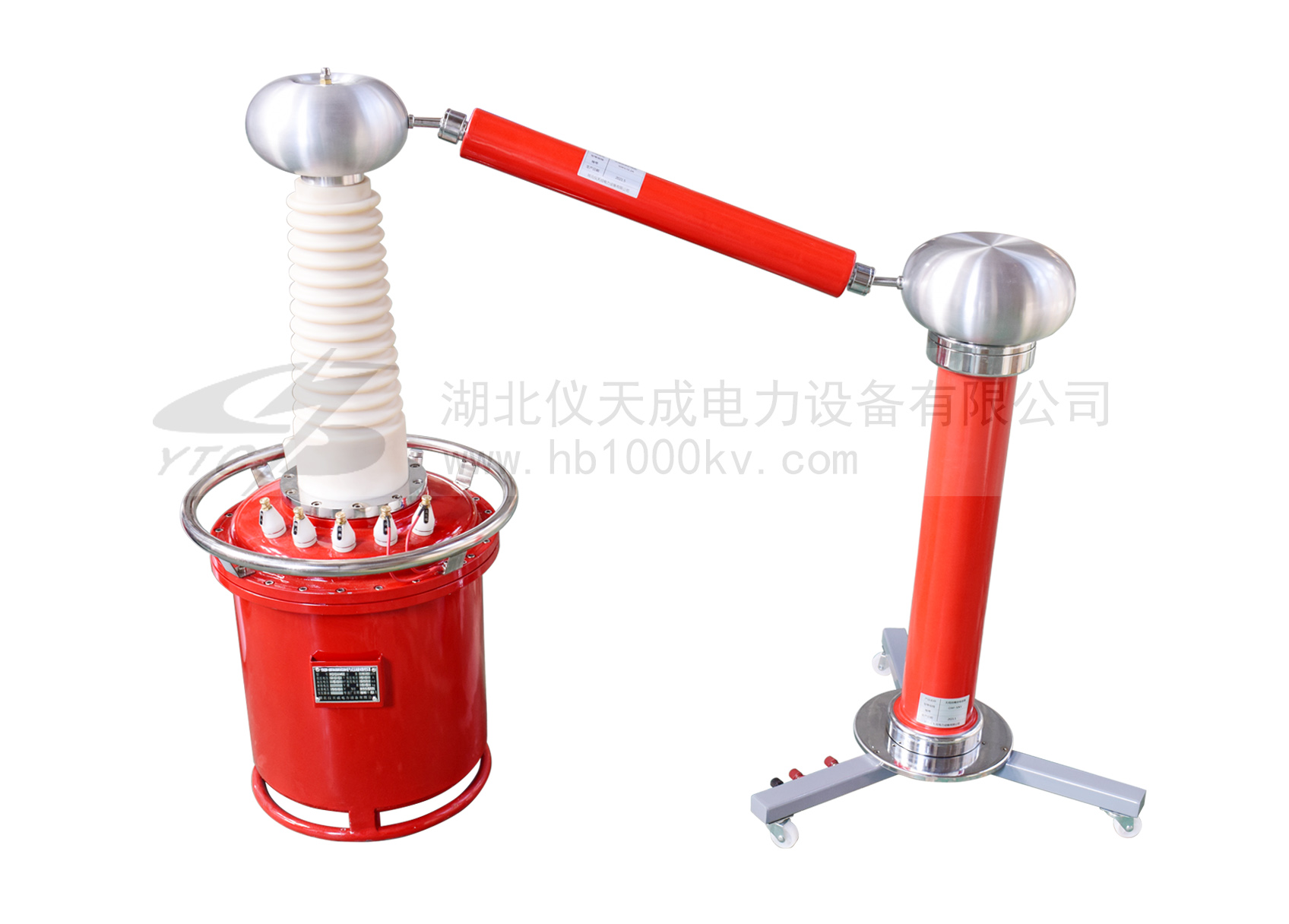

規格 |
容量 KVA |
低壓側 | 高壓側 | 測量變化 |
60分鐘溫升 ℃ |
阻抗電壓 ％ |
空載電流 ％ |
質量 kg |
外形尺寸 外徑Х高 mmХmm |
||
|
電壓 V |
電流 A |
電壓 KV |
電流 mA |
||||||||
| 1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 500 | 50 | 10 | <4 | 26 | 230Х600 |
| 3/50 | 3 | 200 | 15 | 50 | 60 | 500 | 50 | 10 | <4 | 32 | 280Х600 |
| 6/50 | 6 | 200 | 30 | 50 | 120 | 500 | 50 | 10 | <4 | 38 | 320Х610 |
| 10/50 | 10 | 200 | 50 | 50 | 200 | 500 | 50 | 10 | <4 | 53 | 350Х620 |
| 15/50 | 15 | 400 | 37.5 | 50 | 300 | 500 | 50 | 8 | <4 | 70 | 380Х630 |
| 20/50 | 20 | 400 | 50 | 50 | 400 | 500 | 50 | 8 | <4 | 85 | 440Х650 |
| 30/50 | 30 | 400 | 75 | 50 | 600 | 500 | 50 | 8 | <4 | 100 | 480Х650 |
| 50/50 | 50 | 400 | 125 | 50 | 1000 | 500 | 50 | 8 | <4 | 120 | 520Х650 |
| 10/100 | 10 | 200 | 50 | 100 | 100 | 1000 | 50 | 10 | <4 | 65 | 380Х1000 |
| 15/100 | 15 | 400 | 37.5 | 100 | 150 | 1000 | 50 | 8 | <4 | 85 | 410Х1100 |
| 20/100 | 20 | 400 | 50 | 100 | 200 | 1000 | 50 | 8 | <4 | 100 | 460Х1100 |
| 30/100 | 30 | 400 | 75 | 100 | 300 | 1000 | 50 | 8 | <4 | 110 | 510Х1100 |
| 50/100 | 50 | 400 | 125 | 100 | 500 | 1000 | 50 | 8 | <4 | 125 | 600Х1210 |
| 10/150 | 10 | 200 | 50 | 100 | 66.7 | 1500 | 50 | 10 | <4 | 90 | 480Х1550 |
| 15/150 | 15 | 400 | 37.5 | 150 | 100 | 1500 | 50 | 8 | <4 | 100 | 510Х1600 |
| 20/150 | 30 | 400 | 50 | 150 | 133.3 | 1500 | 50 | 8 | <4 | 110 | 540Х1600 |
| 30/150 | 30 | 400 | 75 | 150 | 200 | 1500 | 50 | 8 | <4 | 125 | 560Х1600 |
| 50/150 | 50 | 400 | 125 | 150 | 333.3 | 1500 | 50 | 8 | <4 | 140 | 640Х1650 |
| 30/200 | 30 | 400 | 75 | 200 | 150 | 2000 | 50 | 8 | 4 | 160 | 620×1720 |
| 50/200 | 50 | 400 | 125 | 200 | 250 | 2000 | 50 | 8 | 4 | 180 | 660×1720 |
| 50/250 | 50 | 400 | 125 | 250 | 200 | 2500 | 50 | 8 | 4 | 230 | 680×2100 |
| 項目 | 技術指標及參數 |
| 輸出電流: | AC0～50A |
| 輸出電壓: | AC0～250V |
| 電流測量精度: | ±1.5% |
| 電壓測量精度: | ±1.5% |
| 介電強度: | 電源連線對機殼能承受1500V（50Hz有效值）1分鐘耐壓。 |
| 泄漏電流: | ＜3.5mA |
| 絕緣電阻: | ＞2MΩ |
| 相對濕度: | ≤80% |
| 環境溫度: | -10℃～40℃ |
| 使用電源頻率: | 50Hz±1Hz |
| 使用電源電壓: | AC220V±10% |
| 重量: | 35公斤（不含附件） |
| 型式: | 一體化便攜式 |

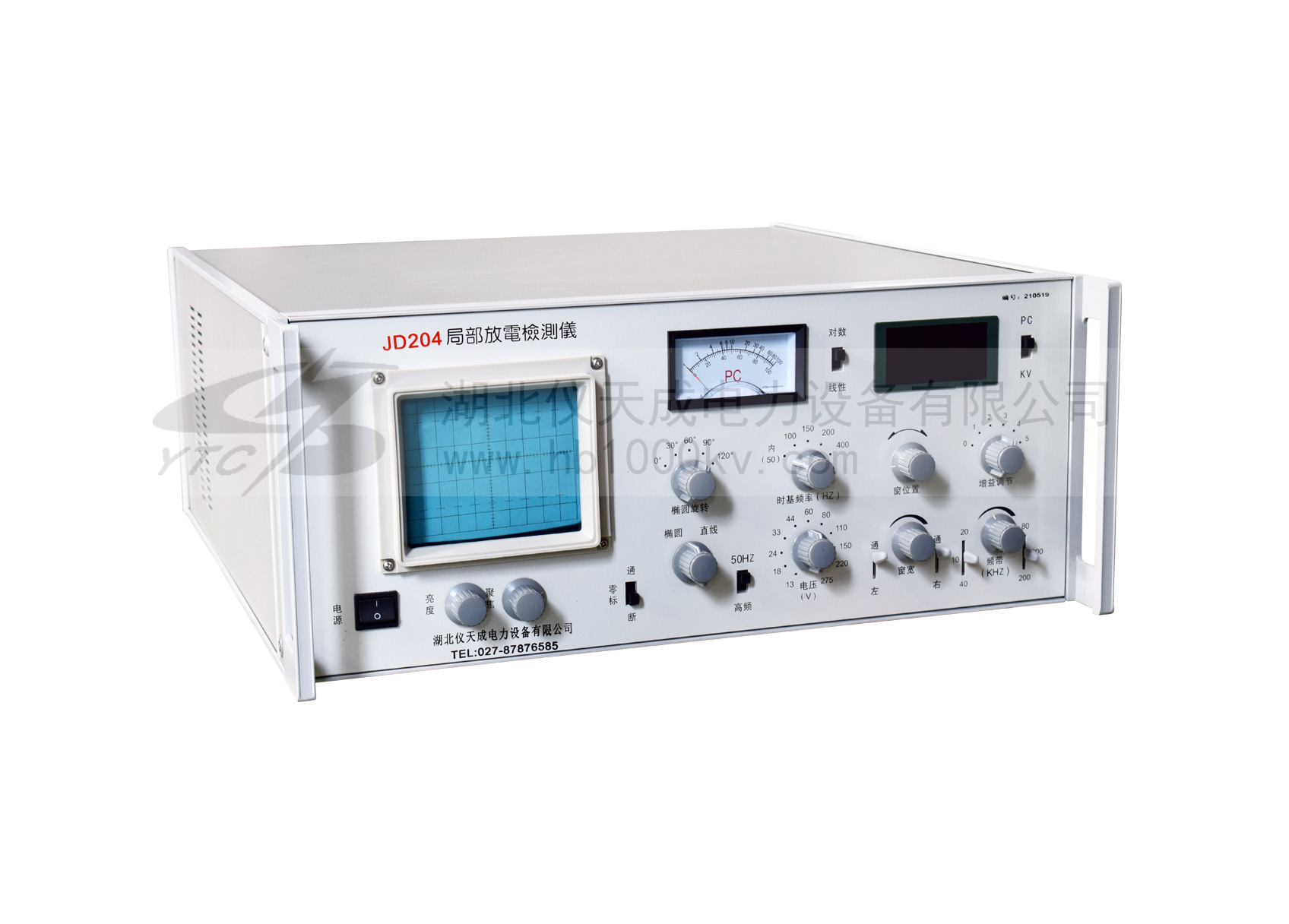

| 項目 | 技術指標及參數 |
| 測試范圍: | 6PF一250uF |
| 檢測靈敏度: | (見表一) |
| 放大器頻帶: | 低端：10KHZ、20KHZ、40KHZ任選。 |
| 高端：80KHZ、200KHZ、300KHZ任選。 | |
| 放大器增益調節: | 粗調六檔，檔間增益20±ldB；細調范圍≥20dB |
| 時間窗: | 窗寬：可調范圍15。一l50。 |
| 窗位置：每一窗可旋轉0°一l70° | |
| 兩個時間窗可分別開或同時開。 | |
| 放電量表: | 指針式表頭：對數刻度：1—l0—100誤差<±5％(以滿度計) 線性刻度：0一100誤差<±5％。 |
| 數字表表頭：以3.5位LED數字表顯示 0—100誤差<±3％(以滿度計)。 | |
| 橢圓時基: | 頻率：50HZ、100HZ、150HZ、200HZ、400HZ. |
| 橢圓旋轉：以30°為一檔，可作120°旋轉。 | |
| 顯示方式：橢圓一直線。 | |
| 試驗電壓表: | 量程：100KV |
| 顯示： 3.5位LED數字電壓表指示 | |
| 精度：優于±3％(以滿度計) | |
| 重量: | 約18㎏ |
| 體積: | 500×500×210(寬×深×高)? |
|

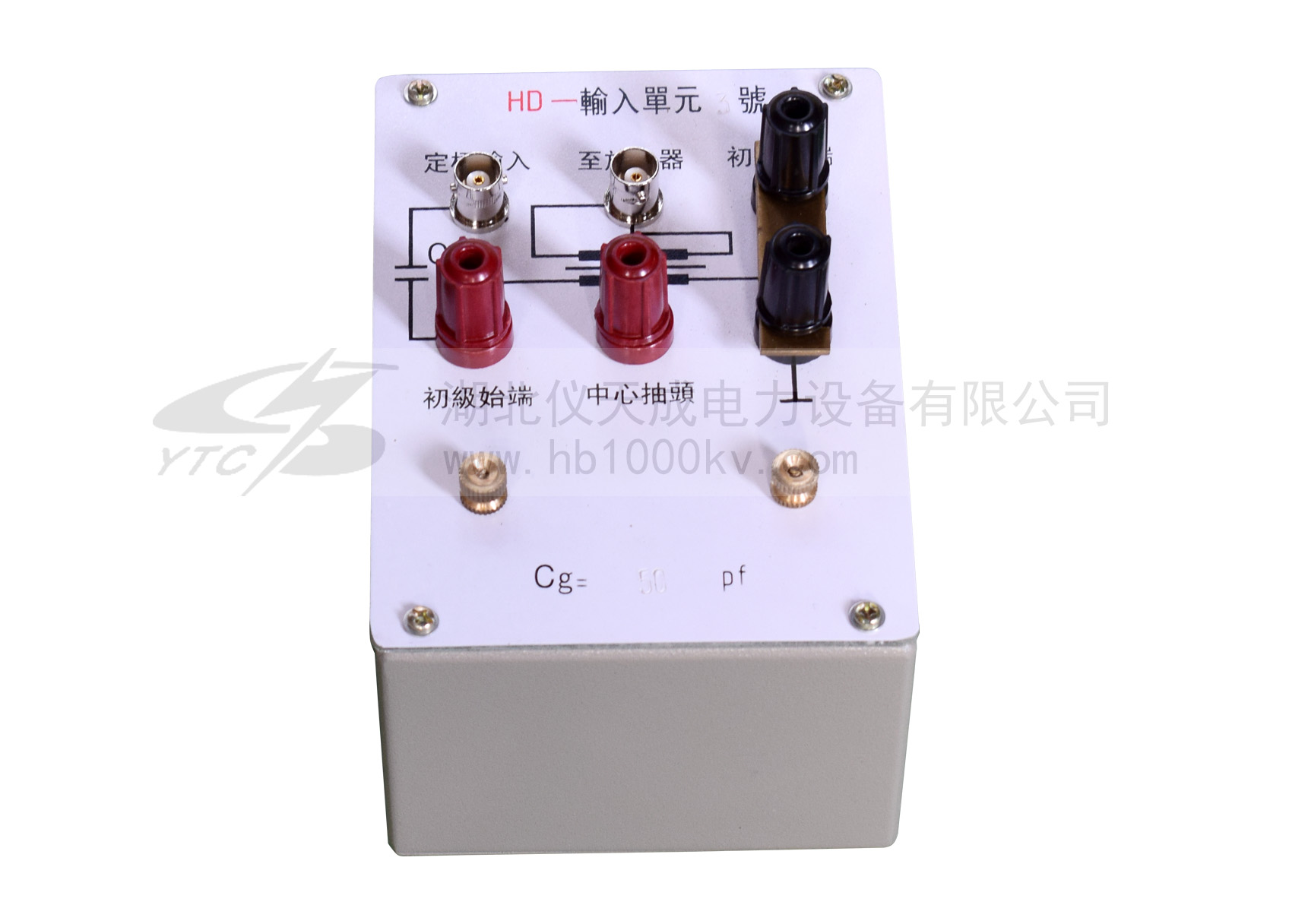

輸入單 元序號 |
調諧電容 | 單位 | 靈敏度(微微庫) (不對稱電路) |
| 1 | 6—25—100 | 微微法 | 0.02 |
| 2 | 25—100—400 | 微微法 | 0.04 |
| 3 | 100—400—1500 | 微微法 | 0.06 |
| 4 | 400—1500—6000 | 微微法 | 0.1 |
| 5 | 1500—6000—25000 | 微微法 | 0.2 |
| 6 | 0.006—0.025—0.1 | 微法 | 0.3 |
| 7 | 0.025—0.1—0.4 | 微法 | 0.5 |
| 8 | 0.1一O.4—1.5 | 微法 | 1.0 |
| 9 | 0.4一1.5—6.O | 微法 | 1.5 |
| 10 | 1.5—6.O一25 | 微法 | 2.5 |
| 11 | 6.0—25—60 | 微法 | 5．O |
| 12 | 25—60一250 | 微法 | 10～ |
| 7R | 電 阻 | ～0.5 |
