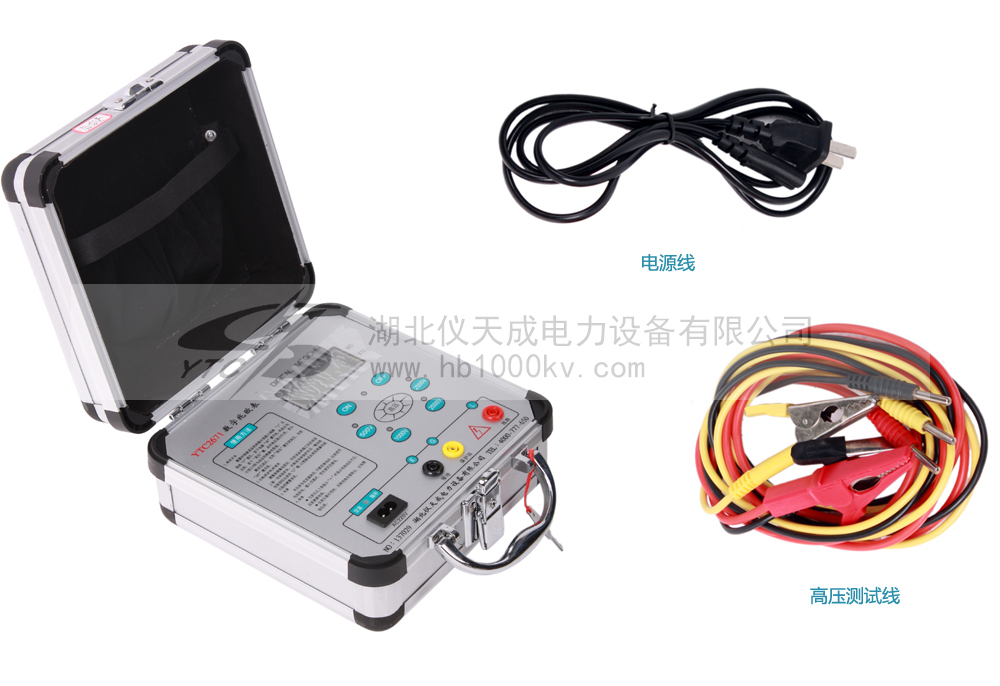

數字兆歐表具有容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。YTC2671數字式兆歐表適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。儀天成電力設備有限公司就YTC2671數字兆歐表使用說明及注意事項做以下說明。
使用說明:
1、測量步驟
開啟電源開關“ON/OFF”,選擇所需電壓等級,開機默認為500V檔,選擇所需電壓檔位,對應指示燈亮,輕按一下高壓“啟停”鍵,高壓指示燈亮,LCD顯示的穩定數值乘以10即為被測的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時,顯示屏首位顯示“1”,后三位熄滅。關閉高壓時只需再按一下高壓“啟停”鍵,關閉整機電源時按一下電源“ON/OFF”。
注:測量時,由于試品有吸收、極化過程,絕緣值讀數逐漸向大數值漂移或有一些上下跳動,系正常現象。
2、接線端子符號含義
測量絕緣電阻時,線路“L”與被測物同大地絕緣的導電部分相接,接地“E”與被測物體外殼或接地部分相接,屏蔽“G”與被測物體保護遮蔽部分相接或其他不參與測量的部分相接,以消除表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時,可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時,三組可輪流交換,空出的一相應安全接地。
五.注意事項
1、存放保管本表時,應注意環境溫度和濕度,放在干燥通風的地方為宜,要防塵、防潮、防震、防酸堿及腐蝕氣體。
2、測物體為正常帶電體時,必須先斷開電源,然后測量,否則會危及人身設備安全!本表E、L端子之間開啟高壓后有較高的直流電壓,在進行測量操作時人體各部分不可觸及。
3、本儀表為交直流兩用,不接交流電時,儀表使用電池供電,接入交流電時,優先使用交流電。
4、當表頭左上角顯示“←”時表示電池電壓不足,應更換新電池。儀表長期不用時,應將電池全部取出,以免銹蝕儀表。
儀天成電力設備有限公司
2018年10月16日
