微機繼電保護測試儀是專業用于電力工作中的電力設備,是繼保工作者的好助手。儀天成電力設備有限公司的YTC401微機繼電保護測試儀正是擁有體積小,重量輕才成為了繼保工作者的首要選擇。YTC401單相繼電保護測試儀采用單片微機技術,由自動同期數字毫秒表,邏輯控制單元,多功能數顯單元,高精度數據采集及處理單元,電流、電壓輸出單元,過載及超量程保護單元等部分組成,自帶打印及顯示,測試過程全自動,大大提高測量精度及工作效率。本文就YTC401微機繼電保護測試儀的面板以及菜單詳情做以下的講解。

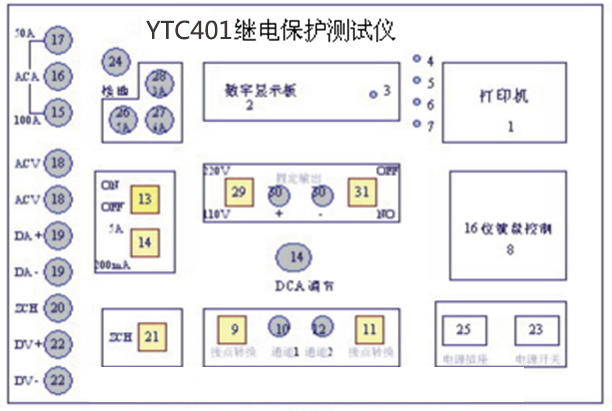

面板說明:
(1)微機打印機。 (2)數字顯示窗口,7位,其中功能顯示2位,數字顯示5位。
(3)直流毫安和毫秒指示燈。 (4)升壓(流)指示燈。
(5)降壓(流)指示燈。 (6)外測狀態指示燈。
(7)訊響指示燈。 (8)功能操作鍵盤。
(9)通道I帶電、空接點選擇開關。 (10)通道I插座、接被測信號或觸點。
(11)通道II帶電、空接點選擇開關。 (12)通道II插座,接被測信號或觸點。
(13)DCA(直流電流)開關。 (14)DCA (直流電流)調節。
(15)ACA(交流電流)100A輸出插孔。 (16)ACA 50A 、 100A公共插孔。
(17)ACA 50A輸出插孔。 (18)ACV 輸出插孔。
(19)DCA 輸出插孔,紅色為“+”、黑色為“-”。(20)ZCH 輸出插孔。
(21)ZCH 輸出開關。 (22)DCA 輸出插孔,紅色為“+”、黑色為“-”。
(23)電源開關 (24)保護接地線柱,使用時請接大地。
(25)電源插座(AC 220V)。 (26)整機電源保險(5A)。
(27)直流電流(DCA)保險(6A)。 (28)調壓器保險(3A)。
(29)直流電壓(DCV)110V或220V固定輸出選擇開關。(30)直流電壓(DCV)固定輸出接線柱,紅色為“+”、黑色為“-”。
(31)直流電流5A~200mA選擇開關。
操作說明:
1、AC /DC鍵:交、直流變換,顯示屏上功能第一位用A、d代表交流、直流。
2、A/V鍵:電流、電壓轉換,顯示屏上功能第二位用U、A代表電壓、電流。
3、自動鍵:按此鍵可自動完成繼電器的吸合、斷開電壓(電流)值及吸合,斷開時間的測試、并直接打印出數據,不須人工干預(DCA狀態除外)。
4、外測鍵:此鍵可完成帶點繼電器(在線繼電器)的吸合、斷開時間測試;外接信號的周期及相位差測試。
5、“快升”、“快降”鍵:調壓器以3轉/分的速度,使輸出電壓(電流)自動上升或下降(不含直流電流:DCA檔)。
6、 “慢升”、“慢降”鍵:調壓器以2轉/分的速度,使輸出電壓(電流)自動上升或下降(不含直流電流:DCA檔),此兩鍵為點動鍵,按下動作,松開停止,且不切斷輸出,以便準確調整到所需輸出電壓(電流)值。
7、“測值”鍵:自動測試繼電器的吸合,斷開電壓(電流)值,重復測三次。
8、“測時”鍵,把電壓(電流)調整到被測繼電器額定值時,按此鍵自動測量繼電器吸合、斷開時間三次。
9、打印鍵:一次測試結束后,可用此鍵打印測試數據,并可重復打印多次(本機只記憶最后一次數據)。
10、顯示鍵:一次測試結束后,可用此鍵顯示測試數據,每個數據顯示2秒。其中,功能顯示的第一位數顯示U、A、S分別表示電壓、電流、時間;第二位顯示1、2、3分別表示測試次數。第一遍顯示吸合值(時間)第二遍顯示斷開值(時間)。
11、合閘鍵:按此鍵使電壓(流)輸出,同時顯示輸出值。
12、分閘鍵:按此鍵切斷電壓(流)輸出,同時鎖存顯示數據。
13、停止鍵:此鍵可停止調壓器的上升、下降,同時分閘,鎖存顯示數據。在自動、測值、測時、測頻、測相位的過程中,可用此鍵終止執行。
14、復位鍵:按此鍵微機復位,切斷所有輸出,微機恢復初始狀態,顯示(P)。調壓器自動下降到零。顯示該為(Y),此時可用0-9鍵輸入試驗日期。若開機時已輸入日期,或不需打印日期,則復位時不用在輸入。
