使用電纜故障測試儀可以快速找到電纜的故障點,方便進行電力檢修工作,因此電纜故障測試儀是很多輸配電的電力工作者經常需要使用到的設備,使用電纜故障測試儀進行進行電纜路徑尋測工作是電力工作者經常需要使用到的項目,本文就以YTC630A電纜故障測試儀為例,來給大家簡單介紹如何使用電纜故障測試儀進行電纜路徑尋測。
操作步驟:

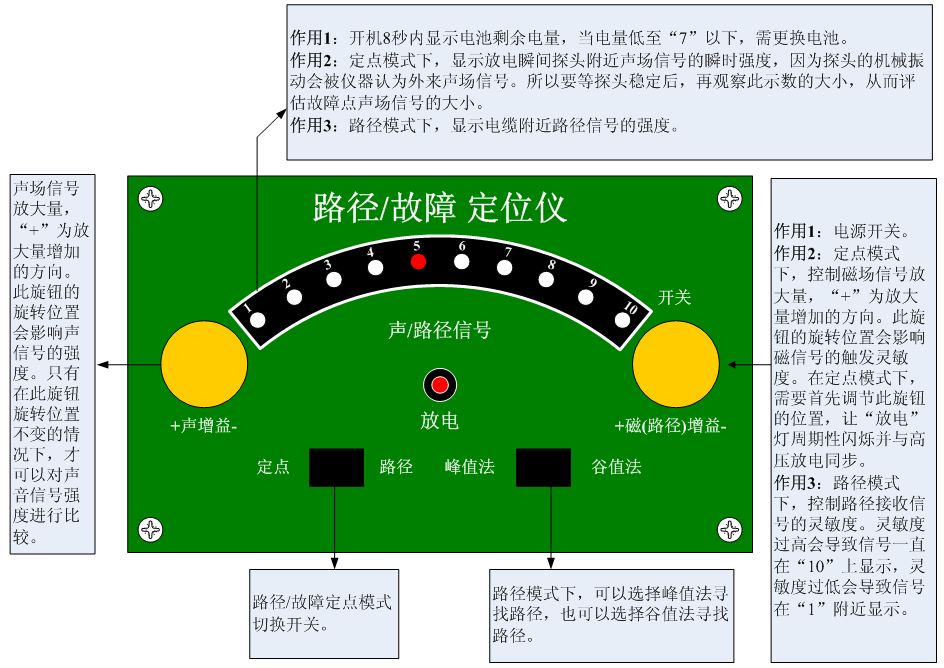

步驟1 將高壓沖閃線一端插入路徑/故障定位儀的“探棒”接口,另一端插入路徑傳感器的信號接口。
步驟2 將“定點/路徑”模式開關切換到“路徑”模式然后打開路徑/故障定位儀的電源開關,開機8秒內顯示電池電量(電量低于“7”時需更換電池!)。
步驟3 “峰值法/谷值法”一般選用“峰值法”。
步驟4 將“磁(路徑)增益”順時針旋轉,直到不能旋轉。
步驟5 從始端開始,繞過障礙物,在電纜可能鋪設的位置找尋電纜的走向。方法如下:
將豎直天線與地面保持垂直,在可能出現電纜的位置呈“S”形行走,當向某一個方向連續移動時信號增強,繼續朝此方向移動直到信號達到最強點,停在此處,然后在保持豎直天線與地面垂直的同時,旋轉水平天線,當信號最強時,電纜即在天線的正下方,并且沿與水平天線垂直的方向延伸。
峰值法尋找路徑時,在同一空間位置上,水平天線越垂直電纜走向,信號越強;當水平天線始終垂直電纜走向時,距離電纜越近,信號越強。沿著垂直電纜的方向前進,當某點處信號較強,而附近兩邊信號較弱,呈現“A”型變化規律時,則較強點即為電纜正上方。
谷值法尋找路徑時,保持豎直天線與地面垂直,在離地等高的平面上,向各個方向平移路徑傳感器,當某點處信號較弱,而附近兩邊信號較強,稍遠的兩邊均減弱,呈現“M”型的變化規律時,則較弱點即為電纜的正上方。
如需對電纜的埋深測試,可以采用45°角法測試。測試深度時,儀器的設置與谷值法的設置相同,首先找到電纜正上方,并且明確電纜走向后,在電纜正上方將路徑傳感器向與電纜走向垂直的方向傾斜45°角。然后保持角度不變向此方向平移,當出現“M”型信號特征的較弱點時,從電纜正上方平移過的距離就是埋設深度。
不同廠家生產的電纜故障測試儀使用方式都大同小異,電力工作者需要根據實際情況進行使用,使用之前需要先熟讀產品說明書。
