氧化鋅避雷器測試儀主要用來進行對氧化鋅避雷器的性能進行測試,用來判斷氧化鋅避雷器能否繼續正常工作,是變電站經常需要使用到的高壓電力測試儀器,儀天成電力在本文就以YTC620D氧化鋅避雷器測試儀為例,來給大家簡單介紹氧化鋅避雷器測試儀如何使用。

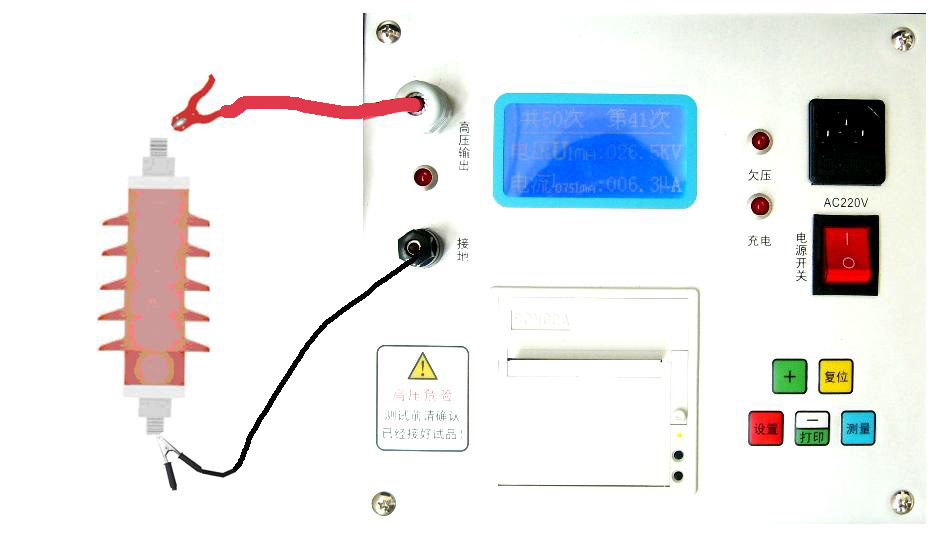

接線:將避雷器放在絕緣性能良好的支架上,然后將測試儀的高壓輸出端接到避雷器的一端,接地端接到避雷器的另一端
測量:合上電源開關,液晶模塊顯示開機歡迎畫面和按鍵作用提示
按“+” 鍵查看以前保存的數據(每次測試結束后自動保存測試結果)
按“測試”鍵進入測試狀態,高壓輸出注意危險!
按“設置”鍵調整日期和時間(系統日期和時間錯誤是需要調整)
等待幾秒后當沒有任何操作自動進入時間日期設置畫面,此時顯示的溫度為測試的環境溫度。
如果需要調整時間和日期請按設置鍵光標開始移動依次為“年”、“月”、“日”、“時”、“分”、“秒”循環移動,將光標移動到要設置的項后按“+”、“–” 鍵來進行設置。
任何時候按“測試”鍵都能進入測試(測試前請確認試品已接好!)。
當電流為1毫安時,儀器自動記錄此時的電壓值,高壓開始慢慢下降,下降到0.75倍的電壓,自動記錄此時的電流值,測試結束。測試結果閃動三次后鎖定測 試結果并自動保存。
如果需要打印本次測試數據請按“打印”鍵,打印機會自動打印本次測試結果及環境溫度、日期、時間等。
不同廠家生產的氧化鋅避雷器測試儀使用方式都是大同小異的,電力工作者需要先熟讀產品使用說明書,并嚴格按照說明書的要求規范來進行試驗。
