電纜故障測試儀面板和按鍵功能詳細介紹

返回打印來源：儀天成電力時間：2018/08/13 閱讀：次

如果輸電線路發生故障不能正常輸電，就會對正常的生產生活造成非常大的困擾，因此需要及時排除故障送電，但是如果電線電纜發生了故障很難被排查出來，故障點很難被找到，同時現在的電線電纜都深埋于地下，如果沒找準故障點，進行盲目的排查很浪費時間，因此儀天成電力研發了新一代的電纜故障測試儀，可以快速排查電纜故障點，但是很多電力工作者在使用儀器的過程中，很難掌握，本文就以YTC630B電纜故障測試儀為例，來對電纜故障測試儀面板和按鍵功能進行詳細介紹。

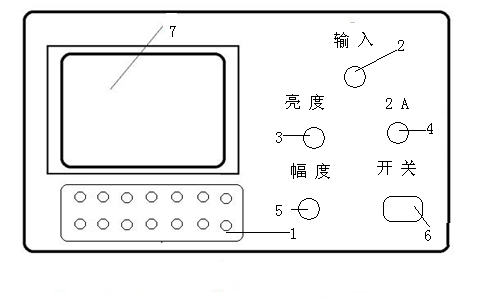

YTC630B電纜故障測試儀面板圖：

1. 操作鍵盤
2. 輸入插孔
3. 亮度：用來調節屏幕亮度
4. 保險管
5. 幅度：用于調節輸入、輸出脈沖幅度大小。使用時應根據屏幕顯示波形進行調節。調節過小時，脈沖反射很小，甚至無法采樣。調節過大時，反射脈沖相連與基線無交點甚至基線會變成斜線。一般采樣前，輸入振幅旋鈕旋轉1/3左右，然后根據波形大小在進行調節，重新采樣。
6.電源開關
7.液晶顯示屏
鍵盤功能介紹：

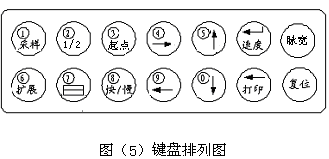

本儀器使用14個輕觸按鍵作為控制功能鍵，其中有12個是雙功能鍵，鍵盤排列如圖

各鍵功能如下：
0-9數字鍵：上電復位時，數字鍵可以鍵入年、月、日，在測試狀態（非菜單狀態，下同），測故障、測全長，當屏幕左上角顯示“鍵入速度000”時，用數字鍵可以鍵入已知速度值；在脈沖速度狀態，用數字鍵可以鍵入已知電纜長度?？傊斊聊惶崾拘桄I入數據時，0-9鍵就為數字鍵，否則就為其它功能鍵。
單雙波形顯示選擇鍵：按此鍵可以使屏幕由雙波形顯示轉為單波形顯示（雙波形顯示時，顯示屏上半部顯示2波形，下半部顯示1波形），并隨意轉換，本儀器上電（復位）后，默認為上下雙波形顯示、并對存儲區1（1波形）進行操作形式，按此鍵一次將變為全屏幕單波形顯示方式。
        該儀器有兩個存儲區，上電（復位）后，默認存儲區1存儲數據，當選擇對存儲區2（波形2）進行操作時，會在第二波形顯示區（屏幕上半部）出現前次采樣波形，屬于正常現象，重按采樣鍵，本次采樣波形將取代上次存儲波形。
1/2上下波形選擇鍵：儀器內部有兩個波形存儲區，用此鍵可隨意選擇其中之一為主進行操作（包括采樣、擴展、打印等）。儀器上電復位后，自動默認對存儲區1（1波形）進行操作（雙屏顯示時屏幕下半部顯示存儲區1波形，波形前有“1”或“2”）。當按動此鍵后，將對存儲區2（波形2）進行操作，再按此鍵又變為對存儲區1波形操作，依次類推。
起點鍵：在測試狀態屏幕有波形顯示時，當光標移動到測試波形定標起點時，按起點鍵確認波形計算起點。然后移動光標到波形終點，顯示測試數據。當光標前后移動時，顯示數據隨之變化。
光標移動鍵（↑）（↓）：按此兩鍵豎形光標將下面的波形向上或向下移動，用于波形的重和合分離。（↑）（↓）光標左右移動鍵：按此二鍵光標將向左、向右移動。
快/慢鍵（←）（→）：按一下，波形下方出現1時，（↑）（↓）鍵為快動鍵，按動一次光標移動8個點陣單位；當波形下方出現2時，（↑）（↓）鍵為慢動鍵，按動一次光標移動1個點陣單位。
采樣鍵：在測試狀態，按采樣鍵后，儀器處于等待狀態。當低壓脈沖信號或高壓閃絡脈沖信號到來并觸發控制電路之后，儀器開始工作，記錄脈沖反射信號并處理顯示，在重新按動采樣鍵后，本次采樣波形將取代上次存儲波形。
故障測試時，應先重新調整輸入振幅大小后再按采樣鍵。重復幾次操作，直到顯示波形標準為止。
擴展鍵：在非鍵入數狀態，此鍵為擴展顯示波形功能鍵。按此鍵將顯示波形橫向擴展13倍。每按一次，波形擴展1倍，當顯示屏右上角顯示01時，波形已擴展13倍。再按此鍵又恢復波形壓縮狀態。
速度鍵（enter）：回車與速度鍵為同一鍵。當用數字鍵鍵入了速度值與電纜長度值時，必須按“enter”（回車）鍵對數據確認，否則機器處于等待狀態無法工作（不采樣）。在測試狀態，測故障、測全長時，此鍵用于選擇存入儀器中的四種常用傳輸速度值。當連續按此鍵，屏幕右上角提示變為鍵入速度000值時，利用數字鍵可以鍵入被測試電纜的傳輸值，鍵入完畢后按回車確認。
電纜儀（又稱閃測儀）設定的四種電纜的波速為：
油浸紙電纜： V=160m/Us              聚氯乙烯電纜： V=184m/uS
交聯聚乙烯電纜：V=172m/uS            不滴流電纜：    V=144m/uS
如果需要重新確定起點光標，可以用擴展鍵將波形壓縮或擴展，然后移動光標到波形起點，按起點確認，移動光標，屏幕重新顯示測試數據。
復位鍵：為系統硬復位鍵，儀器無論在任何狀態，按此鍵將返回到主菜單。
1. 電源輸入插座：本儀器使用50Hz、220V交流電源供電，在充電和測試路徑時使用，插入電源即儀器處于充電狀態。充電時間根據電池剩余電量多少，充電時間不確定。電池充滿電后，儀器自動保護。
通過面板和各部件及按鍵功能介紹，基本上就可掌握電纜故障測試儀使用方法，不同廠家生產的電纜故障測試儀使用方法都大同小異，電纜工作人員很容易就能融會貫通。
