直流高壓發生器在我們電力系統中的應用是很廣泛的,其多適用于電力部門、企業動力部門對氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗和泄漏電流試驗。那么其硬件結構組成是怎樣的,對應功能如何?下面就給大家概述一下。

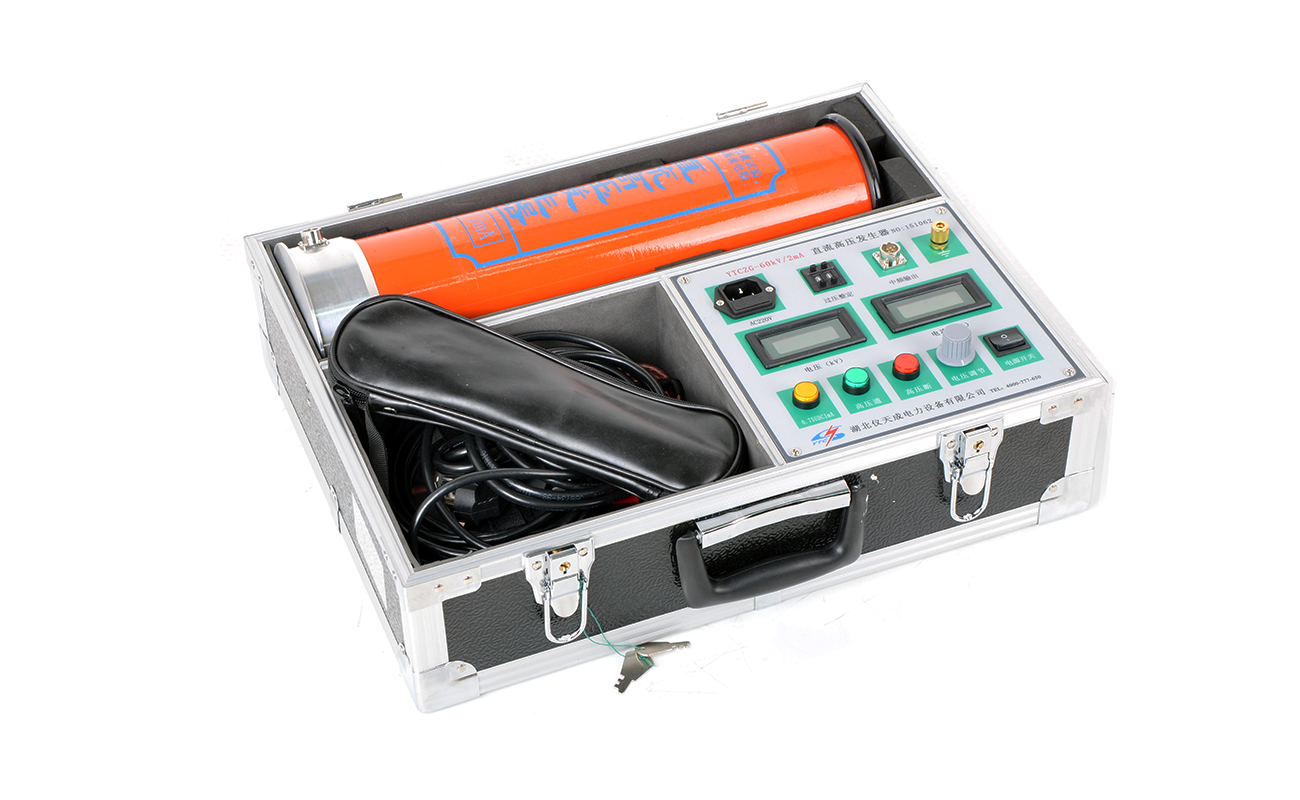

直流高壓發生器的硬件主要由以下部分組成:
1. 控制箱:直流高壓發生器的控制箱是其核心,主要實現對整個設備的控制和運行狀態的監測。控制箱中可能包括控制電路、保護電路以及安全絕緣外殼等硬件部分。
2. 倍壓裝置:倍壓裝置是直流高壓發生器的核心部件之一,其原理圖采用高頻倍壓電路和PWM高頻脈寬調制技術,通過閉環調整和反饋提高電壓穩定性。
3. 高壓電源:高壓電源是直流高壓發生器的重要部分,負責為整個設備提供所需的高壓電源。高壓電源可能包括高壓發生器、高壓變壓器、整流電路等硬件部分。
4. 高壓測量儀器:高壓測量儀器是直流高壓發生器的重要組成部分,其主要負責測量設備輸出的高壓值,以確保其符合需求。高壓測量儀器可能包括數字萬用表、示波器等硬件部分。
5. 保護電路:保護電路是直流高壓發生器的重要組成部分,其主要負責對設備的輸出電壓、電流進行監控和保護,以確保設備和操作人員的安全。保護電路可能包括過壓、過流、零壓啟動和故障保護功能。
6. 安全絕緣外殼:安全絕緣外殼是直流高壓發生器的重要組成部分,其主要負責保護設備免受外部干擾和保護操作人員的安全。安全絕緣外殼可能包括高強度鋁合金機箱等硬件部分。
直高發的硬件組成及其對應功能,是保證設備穩定輸出、保護全面以及操作簡單等功能的基礎,當我們熟知各個部件組成以及對應功能后,方能夠讓我們工作更加得心應手。
