在我們電力行業中,直流高壓發生器可謂是運用非常廣泛的檢測測試設備,其可適用于電力部門、企業動力部門對氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗和泄漏電流試驗,是電力試驗重要的測試儀器,下面就給大家概述一下其主要的硬件構成。

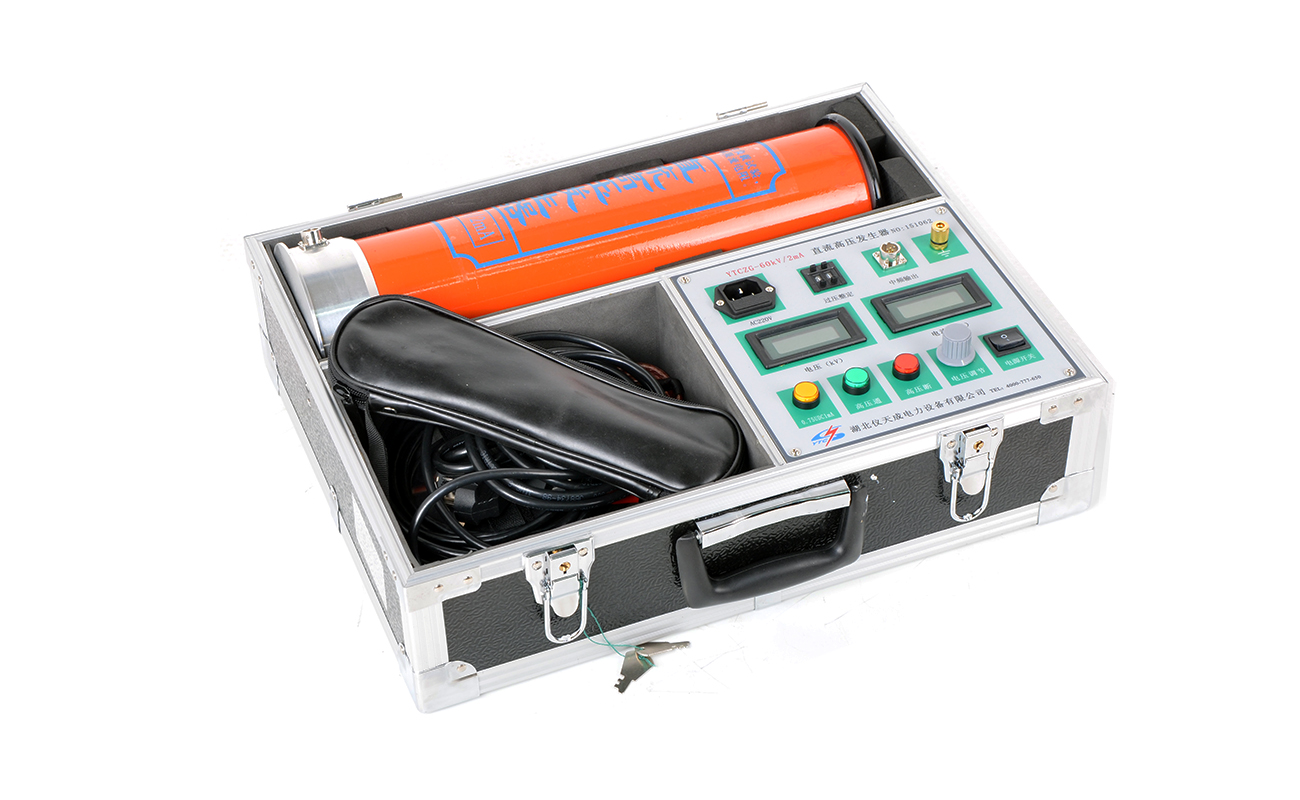

直流高壓發生器主要由以下幾個硬件部分組成:
1. 控制箱:是直流高壓發生器的核心部件,用于控制和調節輸出電壓和電流的大小,其組成包括PWM中頻脈寬調制技術和IGBT器件。
2. 倍壓裝置:通常由電容器和變壓器等元件組成,可以進行電壓調節和功率放大。
3. 高壓電源:直流高壓發生器需要一個高壓電源來提供電源支持,通常采用中頻倍壓電路,應用PWM中頻脈寬調制技術和電壓反饋,以確保輸出電壓的穩定性和可靠性。
4. 高壓測量儀器:通過測量電壓、電流、功率等參數來反映直流高壓發生器的性能和狀態。例如,電壓測量精度0.5%,分辨率0.1kV,電流測量精度0.1%。
5. 控制電路:用于控制直流高壓發生器的輸出電壓和電流,保證輸出的電壓和電流的穩定性和安全性。
6. 保護電路:為了防止誤操作和高壓故障對設備和人員造成傷害,直流高壓發生器需要保護電路。比如具有輸出功率大、體積小、電壓穩定度高、保護功能可靠等特點。
7. 安全絕緣外殼:用于保護設備內部元件和操作人員的安全,避免因高壓泄漏而導致的意外傷害。
直高發是我們電力系統做高壓耐壓試驗很重要的設備,其重量輕、操作簡便、功能齊全精度高、測量精準度高,各個部件分體式結構,方便維修處理,是電力行業的好幫手。
湖北儀天成電力設備有限公司
2023年12月4日
