從事電力的朋友們都知道,變壓器是我們電力系統中非常普遍運用的設備裝置,當我們需要對變壓器容量、損耗參數進行測量時,通常我們這時候就會用到變壓器容量及損耗參數測試儀了,那么我們?cè)撊绾稳ナ褂眠@款儀器呢?下面就給大家介紹一下。
針對有源變壓器容量、負載損耗測量方法:

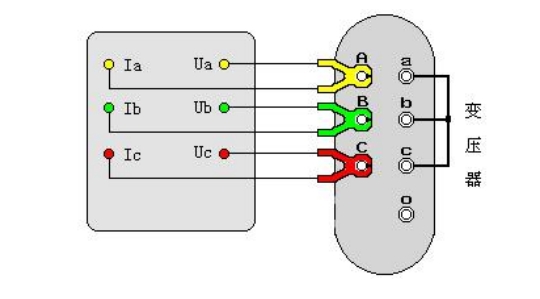

容量測試儀配有三把測試鉗(黃、綠、紅),每只鉗子分別引出兩根測試線,一根粗線、一根細線,粗線接到儀器面板上容量測試端子對應顏色的電流端子(Ia、Ib、Ic),細線接到儀器面板上容量測試端子對應顏色的電壓端子(Ua、Ub、Uc),將鉗頭按顏色分別夾在被試變壓器的高壓側各相接線柱上,變壓器的低壓側要用專用短接線良好短接。如圖所示:
接好線后,在主界面選擇容量測試項目,此時進入容量參數設置屏,按下列操作步驟進行設置:
1. 設定當前溫度,通過上下鍵將手型指針指到‘當前溫度’選項,用左右鍵調節溫度數值,要求盡量準確,最好以溫度計的示值為準。
2.設置高壓側額定電壓,通過上下鍵將手型指針指到‘高額定電壓’選項,用左右鍵調節高額定電壓檔,例如被測變壓器是 10kV/400V 的配變,則將本項設置為 10kV
3.設置變壓器類型,通過上下鍵將手型指針指到‘變壓器類型’選項,用左右鍵調節該選項,使之與銘牌相符。
4.設置分接檔位,通過上下鍵將手型指針指到‘分接檔位’選項,用左右鍵調節該選項,通常將分接打到 2 分接位置,如遇被測變壓器分接在其他位置,則將該選項設置到相應的位置。
5.通過上下鍵將手型指針指到‘被試品編號’選項,用左右鍵調節該選項為某個編號值。
6.按開始鍵進行測試,結果自動保留在液晶屏上
變壓器損耗參數測試儀是專用于變壓器容量、損耗參數測量的儀器,具備集多參量于一屏的顯示界面,人機對話界面友好,使用簡便、快捷的諸多優勢特性。
