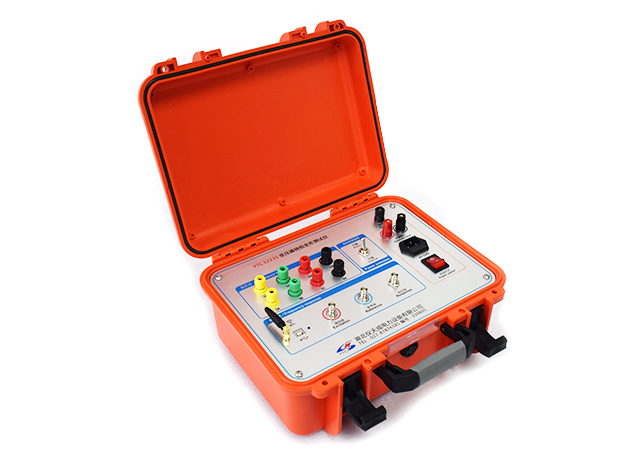

變壓器繞組變形測試儀是一種用于檢測變壓器繞組變形狀況的設備。它由多種器件組成,以確保精確且可靠的測試結果。下面給大家更為詳細的分析一下其結構構成。
首先,變壓器繞組變形測試儀包含一個主控制單元,通常由微處理器或可編程邏輯控制器(PLC)構成。主控制單元負責管理整個測試過程,包括數據采集、信號處理和結果顯示等功能。它還可以通過與其他設備的接口,如計算機或數據存儲裝置,實現數據傳輸和存儲,方便后續分析和報告生成。
其次,變壓器繞組變形測試儀還包含多個傳感器。這些傳感器通常安裝在變壓器繞組的不同位置,用于實時監測繞組的形變情況。常用的傳感器有應變傳感器、位移傳感器和溫度傳感器等。應變傳感器可以感知繞組的拉伸或壓縮變形,位移傳感器用來測量繞組的位移,而溫度傳感器則用來監測繞組的溫度變化。傳感器將采集到的信號傳輸到主控制單元進行處理和分析。
除了傳感器,變壓器繞組變形測試儀還涉及到一些輔助器件。例如,用于控制和調節測試過程的電源和電路裝置,以及用于連接傳感器和主控制單元的導線和接頭等。這些輔助器件的穩定性和可靠性直接影響測試結果的準確性。
此外,為了實現變壓器繞組變形測試儀的自動化和便捷性,還需要一些自動控制裝置。例如,用于控制測試過程的按鈕和開關,方便操作員進行測試參數的設置和啟動測試。另外,還可以設置報警裝置,在測試過程中及時提醒操作員出現異常情況,并采取相應的措施。
變壓器繞組變形檢測儀是一個復雜而功能齊全的設備,它由主控制單元、傳感器、輔助器件和自動控制裝置等多種器件組成。通過這些器件的配合和協作,變壓器繞組變形檢測儀可以準確、可靠地評估變壓器繞組的變形情況,為變壓器的運行和維護提供重要的參考依據。
