在電力系統的作業過程中,變壓器變比測試儀可謂是“常客”,其是測量變壓器變比的專用儀器,屬于電測儀器領域,由變壓器、可變電阻、電阻箱、相敏放大器等部件組成,具有接線方便、操作簡單、效率高、體積小便于攜帶、精度高等諸多優點。那么其工作原理又是怎樣的呢,今天小編主要給大家介紹下我司精心研發的YTC3317全自動變比組別測試儀這款的工作原理情況。

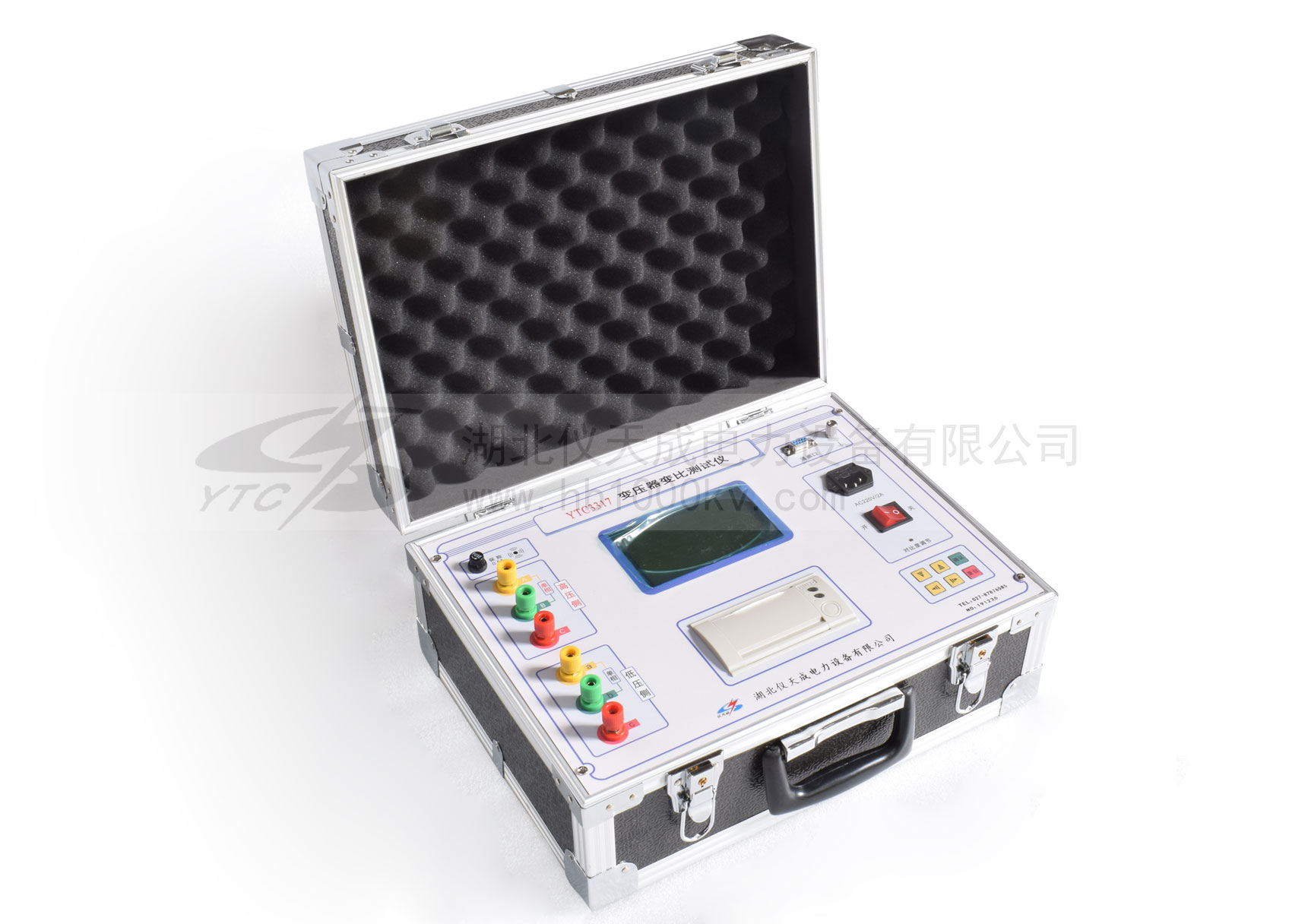

YTC3317自動變比測試儀是現代電力行業理想的變比測試儀器。 變壓器比是變壓器制造和使用中的一個重要技術參數,對變壓器比測量的準確性至關重要。 長期以來,我國對變比電橋的檢測沒有統一的標準和方法,只是采用了一些簡單的方法,如變壓器法、電阻-電壓法等。由于標準的限制,這些方法不能完全驗證電壓比電橋,不能準確地反映電橋的誤差情況。
變壓器比值測試儀的結構及工作原理:
變壓器變比測試儀有三種結構形式,即標準變壓器式、標準電阻式和自動變比測試儀。目前國內普遍采用的是通用標準變壓器型和標準電阻型。
被測變壓器的初級側XA、XB端與變壓比電橋的NA、NB端共同進行受電時,被測變壓器的次級側Xa、XB端與變壓比電橋的Na、NB端產生不同工作電壓U1、U2,預置變壓比電橋結構比值盤的示指等于被測變壓器通過一個變壓比的標準值、調節平衡電橋測試數據誤差盤使檢流計G指零,就得到被測變壓比的誤差值。
變比電橋通常由變比板、誤差板、相序開關、連接的組合開關、輸入變壓器、放大器、閉合電流表等組成。其中,比值板的靈敏度、誤差板的靈敏度、相序連接的靈敏度、連接組合的靈敏度和內接式的靈敏度都需要定期測試。
以上就是YTC3317全自動變比組別測試儀這款的工作原理情況了,其在變壓器比測量上面相對于傳統的檢測方法效率上以及精準度上面有了很大的提升,廣受電力工作者的信賴。
湖北儀天成電力設備有限公司
2022年11月10日
