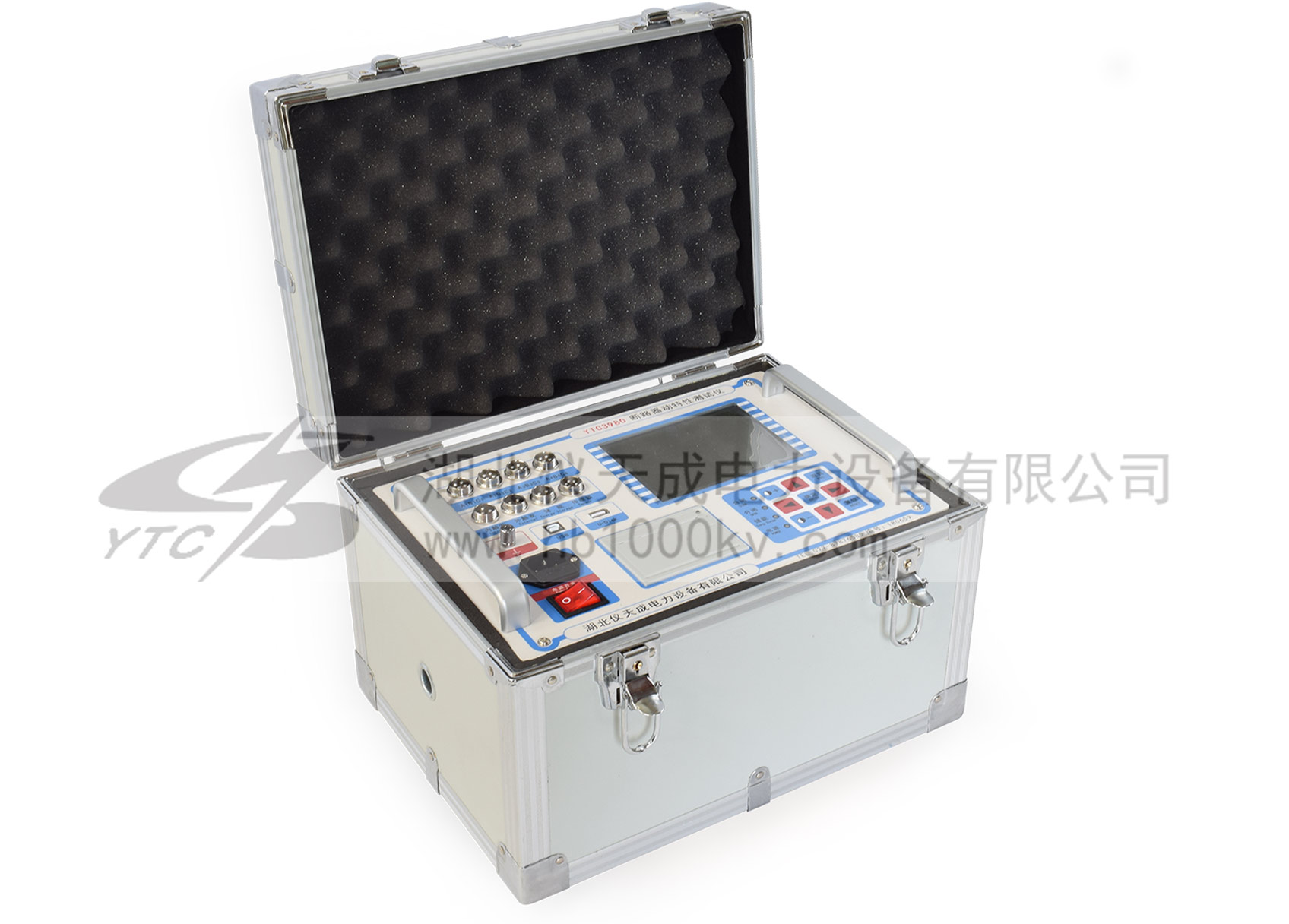

我們電力行業的作業者在日常的工作中,對于高壓開關的開關和動態特性進行檢測已經是常態化的事了,因而我們需要使用到高壓開關測試儀這類的檢測設備,在使用該設備時,那么我們又該從哪幾個方面去深入了解認知呢?下文將給大家介紹一下。
行程-時間變化曲線:行程-時間變化曲線是開關動觸頭運動進行過程中我們每一個工作時間單元對應的行程變化關系曲線。
開(合)閘口平均速度: 開(合)閘口平均速度是指開關在開(合)口過程中移動觸點、10% ~ 90% 行程及相應的時間比。
最大開(關)速度: 最大開(關)速度是瞬時開(關)速度的最大值,一般出現在開關剛開或關的那一瞬間過程,這可以從速度行程曲線上進行判斷。
分(合)閘時間:分(合)閘時間是指從開關接到分(合)閘控制信號(線圈上電)開始到開關動觸頭與靜觸頭第一次進行分開(合上)為止的時間。
分(合)速度: 分(合)速度是開關移動觸點的一小段的平均速度,其長度取決于速度傳感器的分辨率,因此每段的平均速度反映了開關移動觸點的瞬時速度。
開距和超程: 開距是指開關從分狀態開始到動觸頭與靜觸頭之間第一次接觸的距離,超程是指開關從閉合狀態開始到動觸頭與靜觸頭剛分開的這一段距離。
相內同期: 同相斷開之間,開啟和閉合時間的最大和最小差異。
剛分(剛合)速度:剛分(剛合)速度是指開關的動觸頭與靜觸頭接觸時,在規定時間或規定距離內的平均速度。該檢測儀器提供了很多開關剛分(剛合)速度定義的數據庫,可以選擇某一類型時選擇剛分(剛合)速度的定義。與此同時,儀器還支持自定義功能,可以用于那些數據庫中不存在的開關類型定義設置。
相間同期:A、B、C三相間,各相中通過合閘工作時間達到最大值之差為合閘以及相間同期,分閘時間最小值之差為分閘相間同期。
彈跳時間: 彈跳時間是開關觸點從第一次分離(或關閉)到最后一次穩定分離(或關閉)的時間。
彈跳次數:彈跳次數是指開關在分(合)開操作過程中,動、靜觸頭分開(合)的次數。
上述幾項參數項目是高壓開關檢測儀器我們尤為需要留意的幾個點,我們做好上述幾個點的熟悉認知,相信能夠對該高壓開關檢測設備有著更深入的了解認識。
