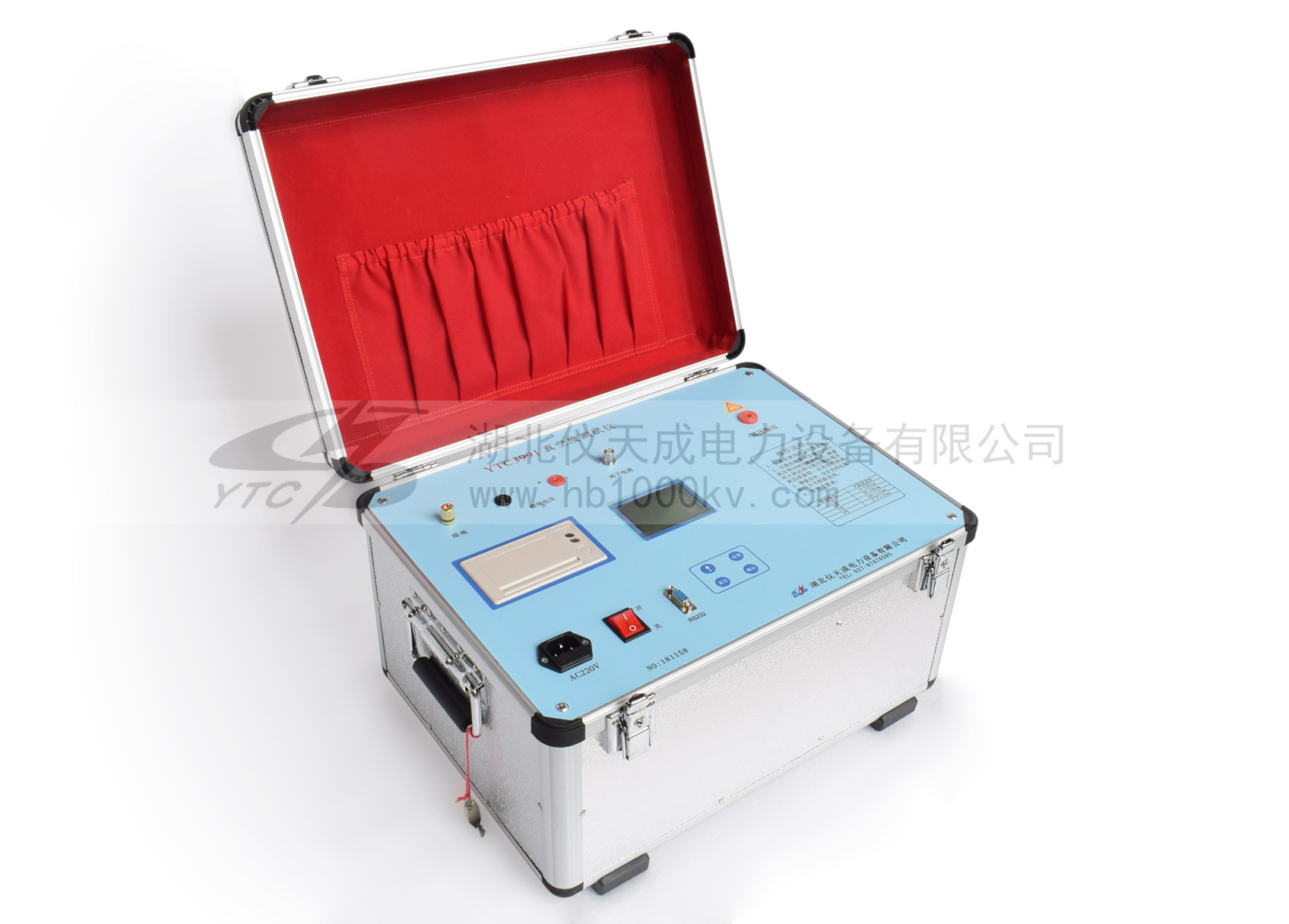

在我們電力工作者日常工作中,如果我們需要使用高壓開關真空測試儀設備的話,那么我們就需要熟悉該設備的使用方法。該儀器在電力高壓開關檢測方面應用廣泛,所以我們需要熟練使用,如此才能發揮其應有的作用。下文就給大家簡要介紹一下如何使用高壓開關真空測試儀。
對于真空管斷電的兩端進行檢測。要測試的真空管不需要從開關柜中取出,不過必須保持斷開狀態,必須打開真空開關進出的開關閘門,且必須采取措施讓真空開關靜態和動態觸點保持常規斷開狀態,并將其放置在絕緣良好的支架上。
測試連接的具體操作是:首先我們將儀器接地,然后將磁場電流線的磁場線圈電壓連接的正極端子和負極端子連接到真空管的固定觸點,離子電流輸入端的高壓輸出電壓電纜通過離子電流線(屏蔽線)連接到真空管的活動觸點。
功能方面進行分析選擇。接線完成后打開儀器設備電源開關,液晶屏將顯示結果約3秒,隨后顯示管理系統用戶界面。此時我們可以同時通過“設置”鍵來移動光標選擇適合測試所需時間,調整年、月、日,然后按“↑”鍵來調節數字與當前的日期一致,調整完成后按“確認”鍵進入一個界面,這時我們可以直接通過“↑”鍵或“設置”鍵移動光標以選擇一些相應的功能。
當充電時間從60秒減少到0秒時,充電裝置停止,同時輸出脈沖高壓和脈沖磁場,真空開關真空度的測量結果會顯示在儀器屏幕上。
以上是高壓開關真空檢測裝置的大致使用介紹了,具體儀器也會有說明書指示,大家也可以放心,其接線方便,功能較為全面,值得大家熟悉了解。
湖北儀天成電力設備有限公司
2023年2月20日
