電力變壓器在長時間使用之后,內部的絕緣油的絕緣性能會大幅度降低,造成變壓器性能的下降,因此需要定期將變壓器內的絕緣油抽出,用絕緣油油介電強度測試儀來測量變壓器油的耐壓水平,那么該試驗應當怎么做呢?本文就來給大家簡單介紹如何用絕緣油介電強度測試儀做耐壓實驗。

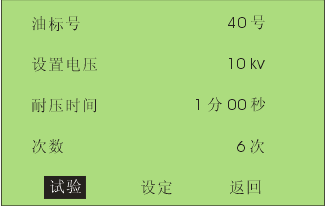

進入耐壓試驗后,儀器顯示下圖所示界面,耐壓試驗的操作方法為:
1 進行試驗參數設置,設置的項目包括,設置電壓和耐壓時間
2 選擇開始試驗,進入下圖所示畫面,點擊運行后儀器按照先升壓至耐壓值,如果升壓過程中,發生擊穿現象則試驗直接結束,如果升壓至耐壓值過程中沒有發生擊穿,則在耐壓值電壓停留“耐壓時間”所設定的時間長度。

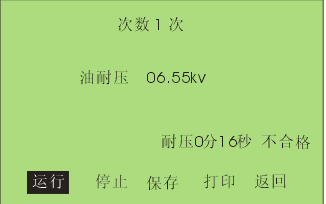

3 耐壓試驗完成后,儀器的顯示畫面如圖2.6所示,顯示的試驗結果包括耐壓值,耐壓時間和試驗結果(合格/不合格)
4 操作人員還可以根據需要將試驗結果保存和打印。
注意:
1 試驗過程中,如果高壓倉被打開,儀器會自動報警,提示用戶高壓倉已被打開
2 試驗過程中如果意外關機,再開機時儀器會接著上次沒有完成的試驗繼續進行。
3 儀器通電后有高壓輸出,嚴禁打開高壓倉
使用絕緣油介電強度測試儀做耐壓實驗,除了以上的方法外,還需要注意的問題有很多,需要電力工作者熟練掌握其試驗方法,這樣才能達到儀器的測試效果。
