電力工作者在工作中,經常需要對SF6氣體內的微量水分進行測量,作為SF6氣體絕緣性能的重要參考,因此需要用到SF6微水測試儀,那么該設備應當如何使用呢?本文來為您進行簡單介紹。
1. 連接SF6設備
首先在儀器接頭附件中找到與SF6電氣設備配套的接頭,將測量氣管上螺紋端與附件接頭連接好,用扳手?jǐn)Q緊;再將測試氣管上的快速接頭一端插入本儀器上的采樣口,將排氣管道連接到出氣口;最后將附件接頭與SF6電氣設備測量接口連接好,用扳手?jǐn)Q緊。
2. 開機初始化

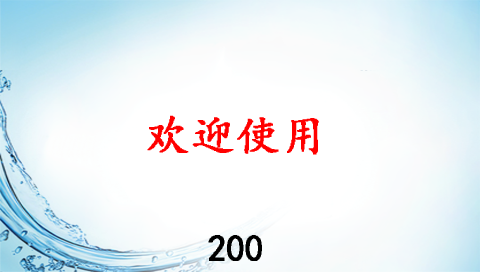

打開儀器電源開關,儀器進入初始化自校驗過程,倒數200秒。
3. 功能選擇

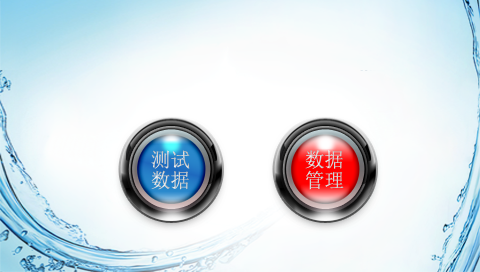

開機后等待幾秒鐘,進入“功能選擇”界面,如下圖所示。
4. 檢查電量
選擇“數據測試”,進入數據測試界面,如下圖所示。請查看右上角顯示的電池電量,如果電量低于約20%,請關機充電后繼續使用。
5. 開始測量
首先打開面板上的流量閥調節流量,把流量調節到0.6L/min左右,開始測量SF6露點。第一臺設備測量時間需要5~10分鐘,其后每臺設備需要3~5分鐘。
6. 存儲數據
設備測量完成后,點擊“設備編號”修改編號,點擊“保存”將數據保存在儀器中。
7. 打印數據
點擊“打印”,可以將測試結果直接打印出來。建議打印時插入外接AC220V電源,增加電池使用時間。
8. 修改時間
在時間顯示位置單擊,可以修改系統時間。
9. 查看歷史數據

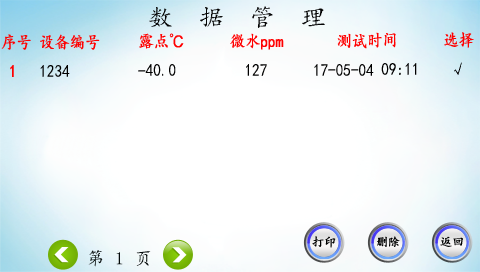

點擊“返回”,儀器返回到“功能選擇”。在“功能選擇”界面選擇“數據管理”,進入“數據查看”界面,如下圖所示。可以在此界面查看以前保存的數據。
選中數據后,點擊“打印”,可以打印該條數據。點擊“刪除”,可以選擇是否將數據全部刪除。
10. 數據上傳
1) 將隨機附件中的光盤放入電腦光驅。
11. 測量其他設備
一臺設備測量完成后,關閉本儀器上的流量調節閥。將轉接頭從SF6電氣設備上取下。如果需要繼續測量其他設備,按照上面的步驟繼續測量其他設備。
12. 測量結束
所有設備測量結束后,關閉本儀器電源。
不同的廠家,生產的SF6微水測試儀,使用方法都是大同小異的,電力工作者在使用之前,需要先熟讀產品說明書,嚴格按照說明書來進行使用。
