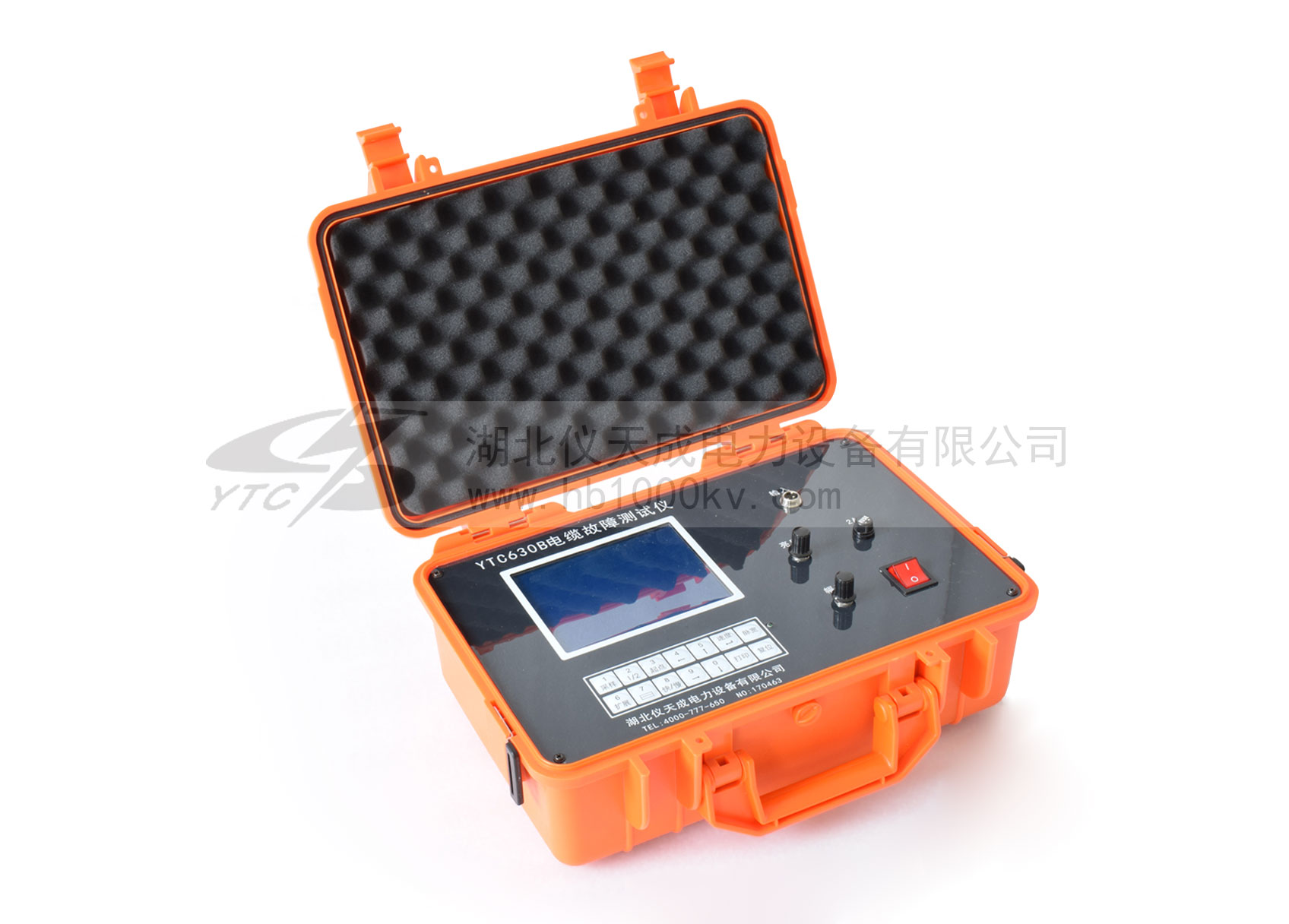

電纜故障測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障,高低阻性的接地,短路和電纜的斷線,接觸不良等故障進行測試,若配備聲測法定點儀,可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。采用多種故障探測方式,計算機技術及特殊性電子技術。儀天成電力設備有限公司推出YTC630B電纜故障綜合測試儀,具有 具有帶電電纜的路徑查找及尋蹤、運行電纜的路徑查找及尋蹤、運行電纜的識別判斷、施工過程中的電纜普查、多種方法電纜深度的準確判讀功能。本文就YTC630B電纜故障綜合測試儀的操作方法做以下講解。
1、在測定電纜故障之間,測試人員除掌握本機性能與操作方法之外,必須首先確定電纜故障的性質,以便采用適當的工作方法與測試方法。
首先用兆歐或萬用表在電纜一端測量各相對地及相之間的絕緣電阻,根據阻值高低確定是低阻短路或斷線開路,或者是高阻閃絡性故障。
2、當阻值低于100歐姆為低阻故障,0~幾十歐為短路故障,阻值極高到無限大為開路或斷線故障。是否斷線,還可以將電纜終端相連萬能用表在始端測量被短路接兩相的阻值加以確認。此類故障可用低脈沖法直接測定。
3、當阻值很高(數百兆和千兆)且在作高壓試驗時有瞬間放電現象,此類故障一般稱為閃絡性故障,可采用直流高壓閃測法確定。
4、高阻故障:阻值高于低阻故障,且在作高壓試驗時直流高壓閃測法確定。
5、按一定方式粗略測試之后再進行確定點,必要時需找電纜路徑,丈量電纜長度或距離。
