全自動電容電感測試儀針對變電站現場測量并聯電容器組中的單個電容器電容值時存在的問題而專門研制的,據說測試速度快、精度高、方便可靠等很多特點,深受廣大電力工作者的歡迎,本文就以YTC720全自動電容電感測試儀為例,來給大家簡單介紹全自動電容電感測試儀的工作原理和主要特點。

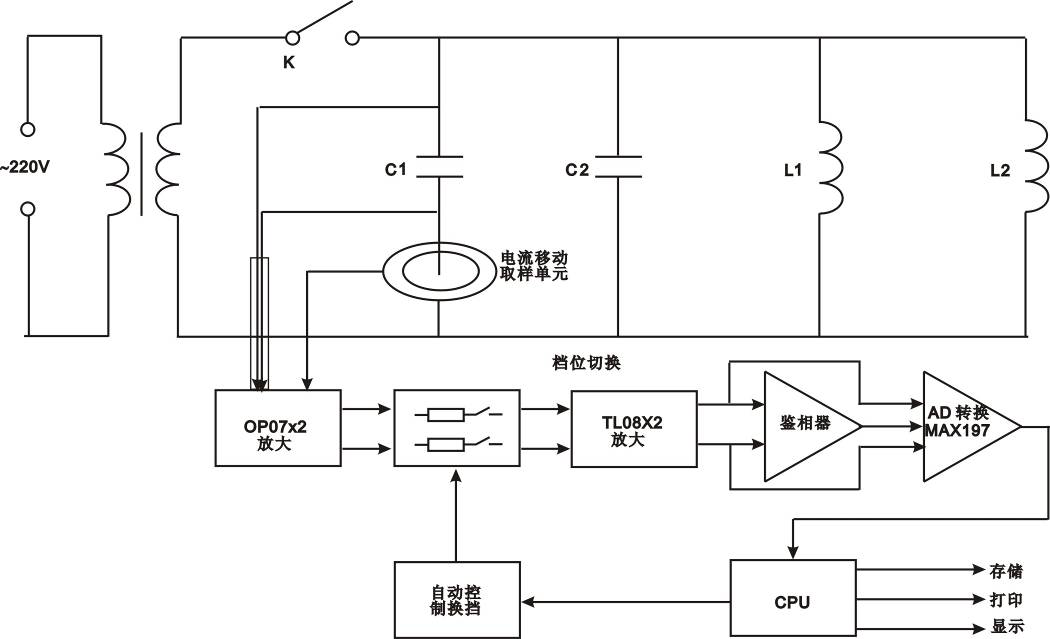

全自動電容電感測試儀的工作原理:
在被測電容支路有對被測電容的電壓、電流取樣的取樣電路,取樣電路的輸出端分別接放大電路,從電壓放大電路輸出的電壓信號和從電流放大電路輸出的電流信號通過鑒相器輸出相位差信號,與電壓信號和電流信號通過A/D轉換器后,輸入CPU計算而得到被測電容值。因為采用了移動的電流取樣單元,而使得無需拆除連接線就可以直接測量電容值。
加之測量過程檔位是自動進行選擇,避免了手動操作引起的誤差,因此具有穩定性好、重復性好,準確可靠的特點。
全自動電容電感測試儀的主要特點:
(1)現場測量單個電容器需拆除連接線,不僅工作量大而且易損壞電容器。
(2)電容表輸出電壓低而導致故障檢出率低。
(3)測量電抗器的電感。
YTC720全自動電容電感測試儀具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點,深受廣大電力工作者的歡迎。
湖北儀天成電力設備有限公司
2018年9月27日
