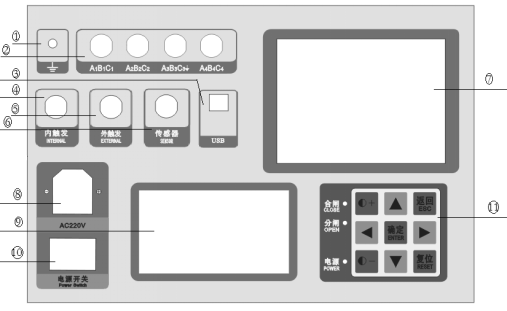

序 號 | 面 板 標 志 | 功 能 說 明 |
① | 保護接地端 | 與大地相接 |
② |
A1 B1 C1 /A2 B2 C2 A3 B3 C3↓/A4 B4 C4 |
12路斷口時間測量通道,↓為后6路通道虛地,不與大地相接。 |
④ | 分合閘控制插座 | 機內提供合分閘控制直流電源 |
⑤ | 外觸發插座 | 外觸發方式時,直接并接到分、合線圈兩端,取線圈上電信號作為同步信號。 |
⑥ | 速度傳感器插座 | 速度傳感器的信號輸入 |
③ | USB接口 | 可通過此口連接計算機。 |
⑧⑩ | 電源開關 | 輸入電源220V±10% 50Hz±10% 10A |
⑦ | 液晶顯示屏 | 大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜 |
11 |
功能按鍵塊 |
液晶對比度的增、減 |
上、下移動光標或增、減當前光標處數值 | ||
左、右菜單或移動光標 | ||
[確定]選擇當前菜單或確認操作 | ||
[返回]返回上級或取消操作 | ||
[復位]儀器復位 | ||
⑨ | 面板打印機 | 打印測試報告及圖譜 |
