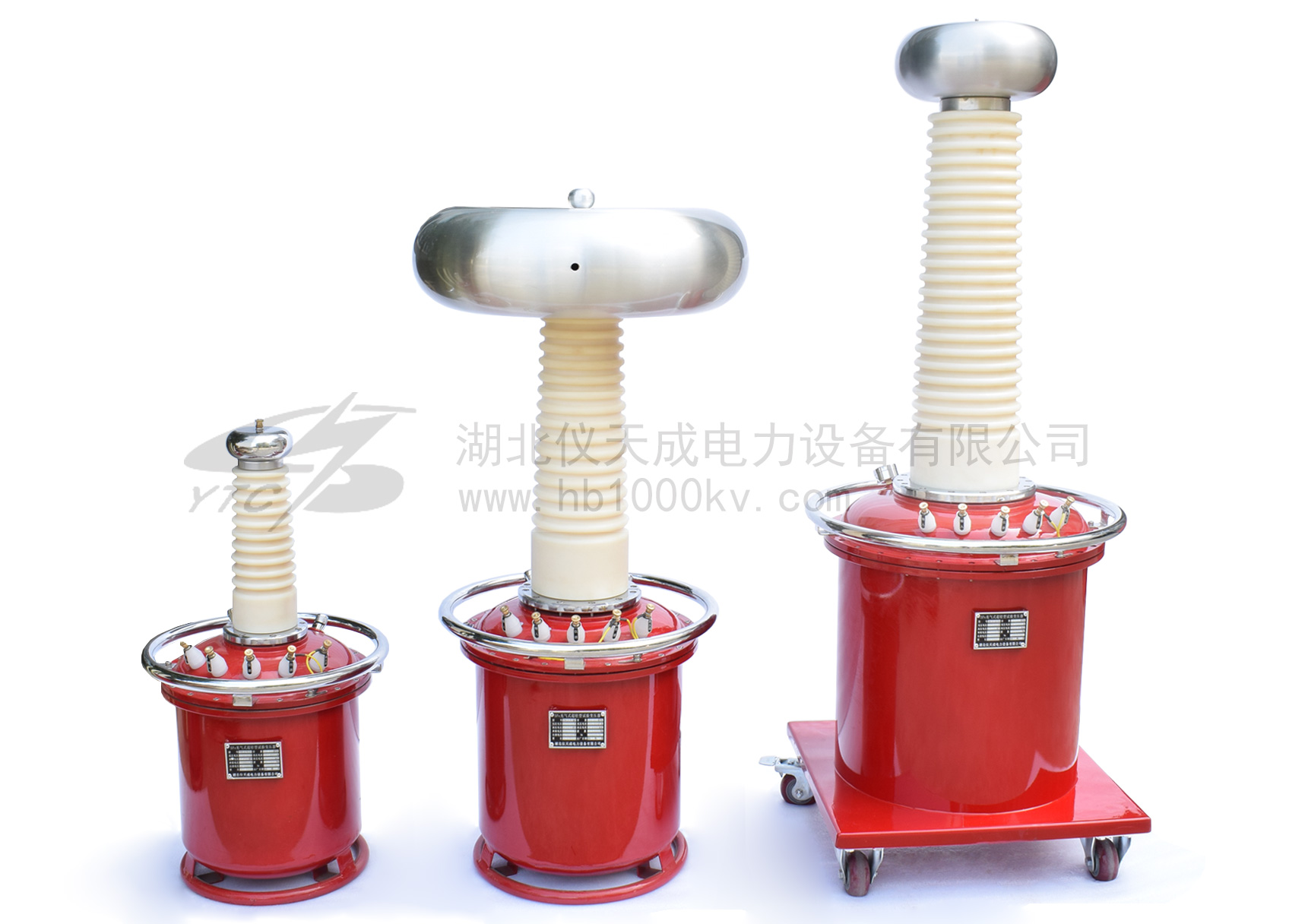

充氣式變壓器一般是指用于各種高壓電力、電氣設備檢測和預防性試驗的升壓試驗設備。變壓器是利用電磁感應的原理,將某一數值的交流電壓轉變成同頻率的所需電壓值的交流電的靜止的電氣設備,大致可分為電力變壓器和特種變壓器兩類。變壓器按鐵心的結構分有心式變壓器和殼式變壓器;按相數分有單相、三相及多相變壓器;按冷卻方式分有干式、油浸式和充氣式變壓器;按容量大小分有小型、中型、大型和特大型變壓器;按用途分有電力變壓器和專用變壓器。儀天成電力設備有限公司就YDQ充氣式變壓器做以下簡要說明。
工作原理:
把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱,經自耦調壓器調節電壓輸入YDQ-J試驗變壓器初級繞組,根據電磁感應原理,在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值-工頻高壓。
YDQ-J-5KVA/50KV技術參數
輸入電壓:200V 輸出電壓:50KV
額定容量:5KVA 額定電流:25A
工作頻率:50HZ 輸出電流:10mA
注意事項:
1.設備在搬運過程中,因其內部充有高壓氣體,應輕拿輕放,特別不要傷及套管。
2.試驗設備的布置,對人身周圍要有足夠的安全距離。盡量避免在人員過道上布置設備及施高壓引線。
3.試驗現場安裝圍欄、懸掛“止步、高壓危險”標示牌。
4.試驗中高壓引線要有支撐或牽引絕緣物。要有安全監護員,防止有人靠近和從底下穿過。
5.直流高壓試驗中微安表最好在高位時,除有屏蔽盒外有過流自動保護裝置以防止突發性擊穿短路或放電時表燒壞。
6.工頻耐壓試驗:請注意驗算設備容量是否足夠,并應避免產生諧振。
7.工作地線(高壓尾、穩壓電容末端接地線)與保護地線(操作箱外殼)應分開連接,并有良好的接地性能。
8.試驗中如有電源不規則擺動(如電焊)必然影響高壓輸出穩定,此時應停止試驗查找原因排除。
9.試驗工作對氣候(溫度、濕度)的要求應符合試驗規程要求,并作記錄。
10.高壓測試工作要嚴格執行能源部頒發的安全工作規程有關規定。
