電力系統中,對于繼電器的性能測試,通常我們會借助到微機繼電保護測試儀,那么利用六相微機繼電保護測試儀進行交流試驗時,具有哪些表現呢?今天小編主要給大家介紹一下。
“交流試驗”模塊是一個通用型、綜合性測試模塊,它有獨立的 4 相電壓和 3 相電流的測試單元,也有獨立的 6 相電壓、獨立的 6 相電流測試單元,更有獨樹一支的 12 相同時輸出單元,以及按序分量輸出測試單元。通過界面上的 3P、6U、6I、12P 和序分量五個按鈕進行相互的切換。這些獨立的單元互相調用,能充分滿足電力系統各種條件下的交流試驗測試。它于最常用的是“四相電壓和三相電流”的單元,而其它幾個在使用方法上與此基本相同,所以下面僅以“四相電壓和三相電流”為例進行詳細介紹。
1.可以靈活控制輸出 4 相電壓 3 相電流、6 相電壓、6 相電流、12 相同時輸出多種組合
2.具有按序分量輸出功能,直接設置序分量數值,自動組合出各相電壓、電流輸出,并按序分量進行變化輸出
3.各相電壓、電流輸出均可以任意設置幅值和相位,幅值可以設置上限限制
4.各量的幅值和相位、頻率均可以設置變化,變化步長均可任意設定
5.Ux 可以設置多種輸出方式組合,也可以任意置數
6.可以全自動、半自動、手動變化,且在輸出時可以任意切換
7.可以直接顯示功率數值,用于校驗功率計量儀表
8.可測量動作值、返回值、動作時間、返回時間

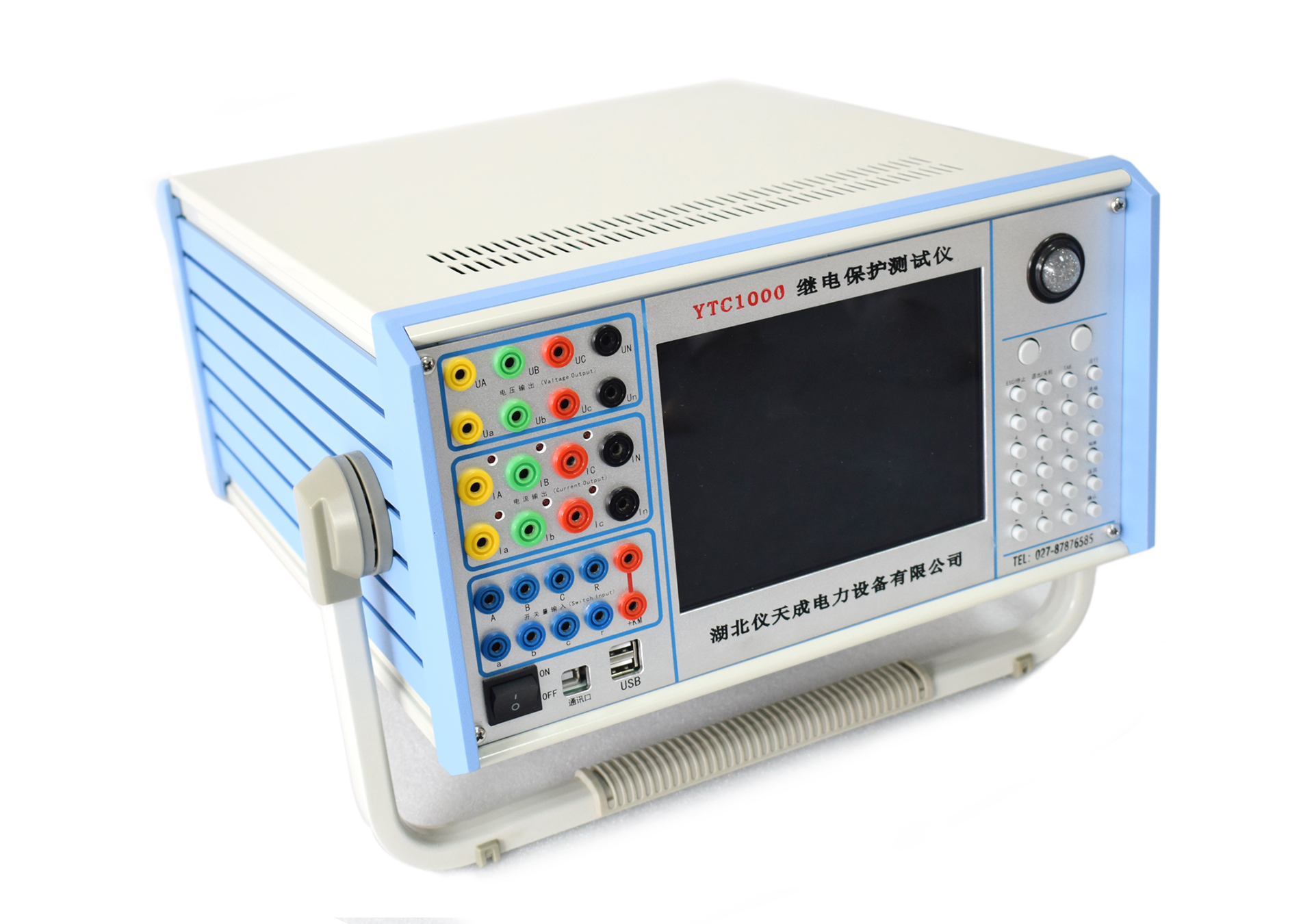

六相微機繼電保護裝置具備了大型測試儀優越的性能、強大的功能,又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點,性價比高,是繼電保護工作者得心應手的好工具。
湖北儀天成電力設備有限公司
2024年7月3日
