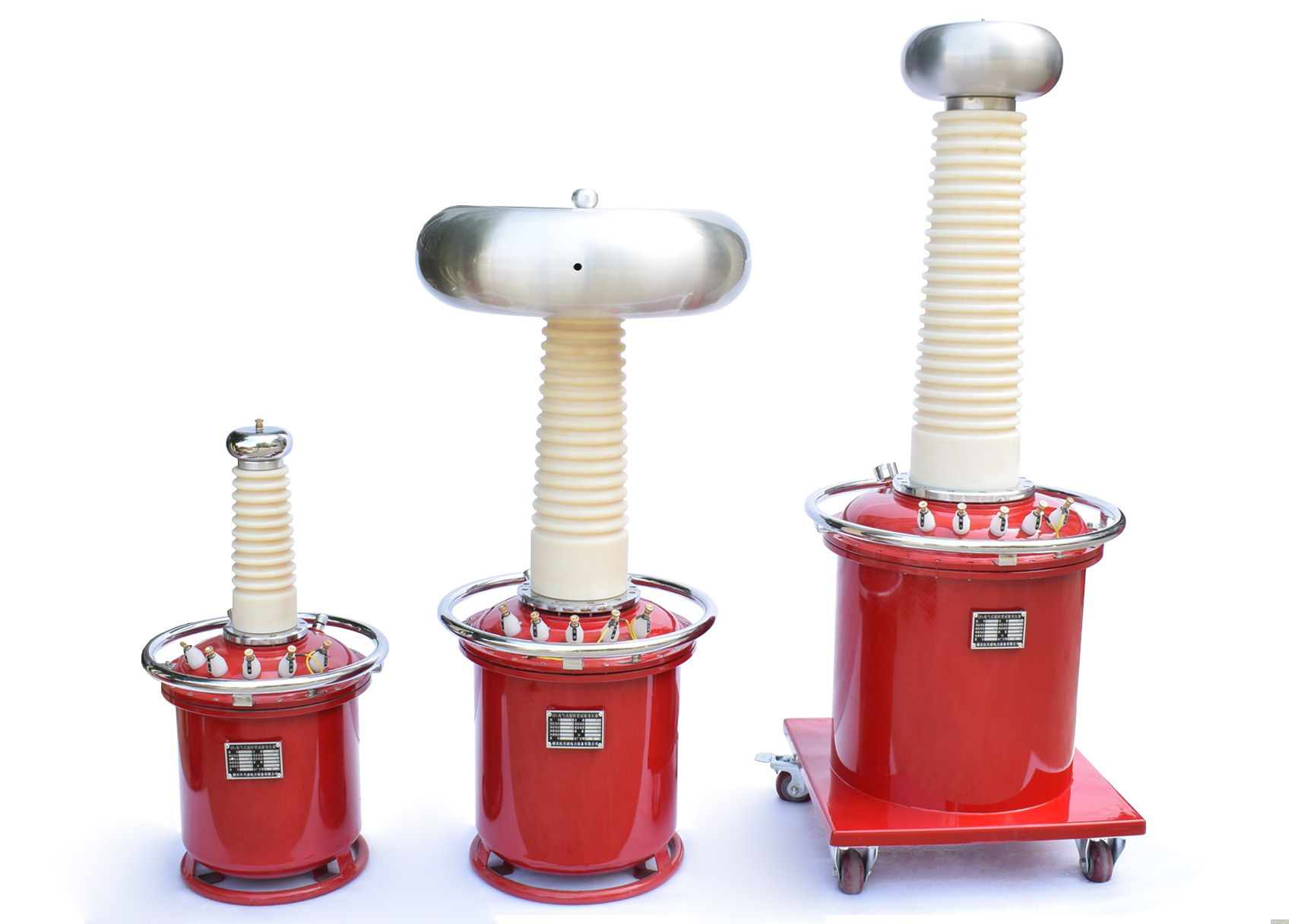

從事電力的朋友們應該都知道,由于六氟化硫氣體優良的絕緣性能和滅弧性能,及不燃性,使得它作為新的絕緣介質在絕緣耐壓試驗中得到廣泛的應用。今天主要給大家談?wù)?a href="http://www.yishengshangmao.cn/product/2552.html">串激型充氣試驗變壓器試驗操作方法是怎樣的?
與傳統的油浸式輕型試驗變壓器相比,充氣式變壓器重量上減輕了20%-60%(視電壓及容量等級而定),而且無油污染,采用了新的生產工藝,產品的技術性能有較大的提高,特別適用于現場工作及頻繁移動的工作情況。
操作試驗方法:
1、 接上線后,檢查壓力表指示內部氣體壓力是否正常(≥0.15MPA)
2、 交直流兩用試驗變壓器在做交流耐壓時,短路桿插入孔J中,做直流泄漏試驗,取出短路桿。
3、 限流電阻配置:工頻耐壓每伏 0.1~1歐:直流每伏5~10歐,一般試驗可不用。
4、 拆除被試品線引線,套管及器身臟污清除,必要時采用屏蔽措施。
5、 準備工作和安全措施就緒,空試一次設備。
6、 接上被試品,直流試驗應用屏蔽線,以消除雜散泄漏。
7、 合上電源,控制箱(柜)電源批示綠燈亮。
8、 按下起動按鈕,起動指示燈亮。
9、 對控制箱,順時針均勻加電,注視電壓表達到額定電壓值。
10、 持續規定耐壓時間并注視電流表指示。
11、 耐壓時間到,注視KV表,迅速均勻降零。
12、 做直流試驗后,用放電棒對電容性試品經電阻放電,然后直接接地放電。
13、 高壓部分可能被充電部位一一放電后,改變或拆除高壓引線,及一切引線至此一次試驗終止。
14、 局放試驗時,操作程序與以上程序相同,設備接線以局放儀接線方式為準。
充氣式試驗變壓器相對于傳統的一些油浸式變壓器,體積重量上面有了很大改善,可以更好地適應現場移動頻繁的情況,上述試驗方法希望能對大家有所幫助。
