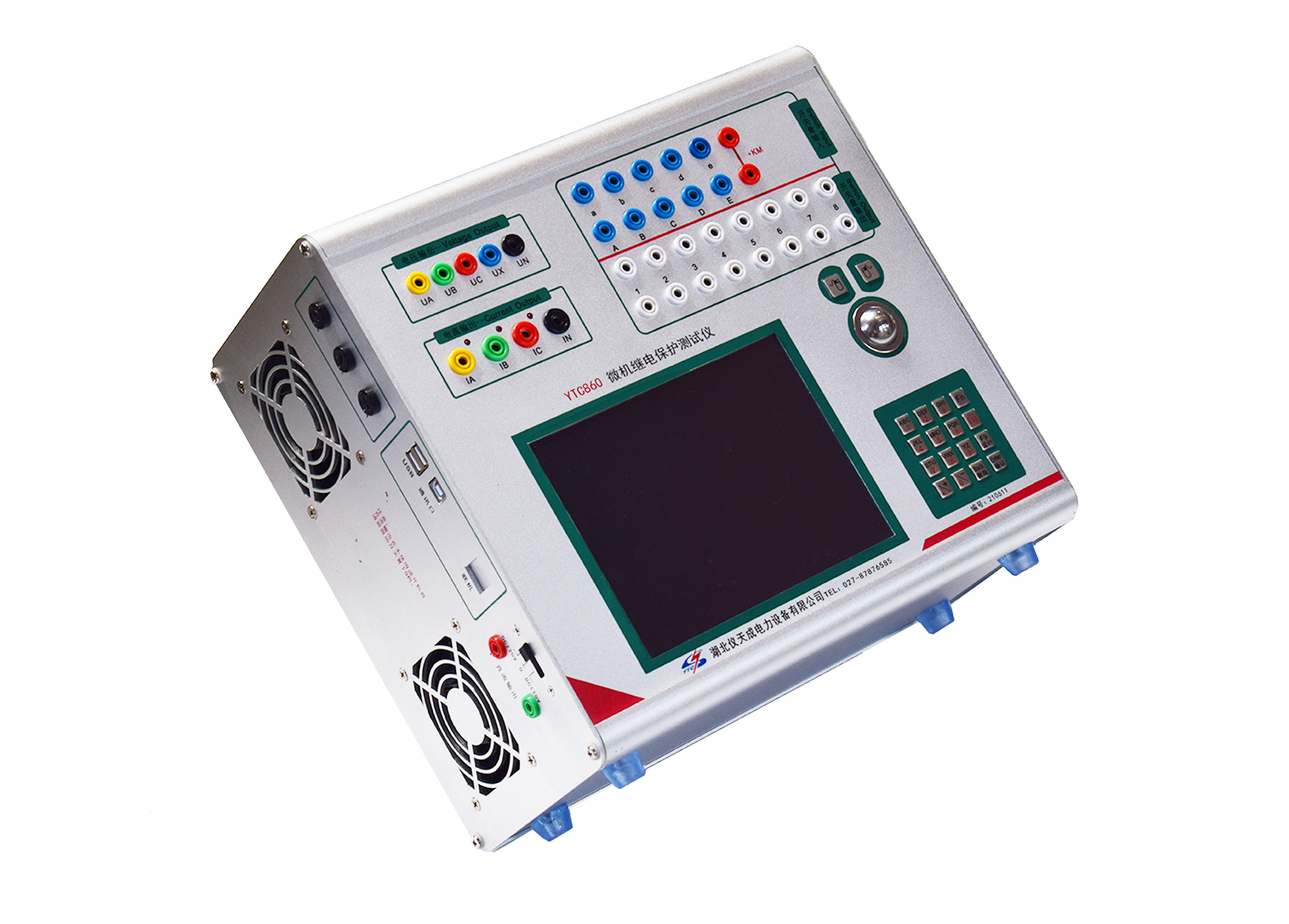

從事電力的朋友們都知道微機繼電保護測試儀可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試,是我們電力系統中很重要的檢測設備,那么其一般硬件結構是怎樣的呢?今天就給大家介紹一下。
儀器硬件組成:
1.控制數字信號處理器微機
本裝置采用高速、高性能數字控制處理器作為控制微機,軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構,各部分結合緊密,數據傳輸距離短,結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。
2.D/A 轉換和低通濾波
采用高速高位D/A轉換器,保證了全范圍內電流、電壓的精度和線性。
由于D/A分辨率高和擬合密度高,波形失真小,諧波分量小,對低通濾波器的要求很低,從而具有很好的暫態特性、相頻特性、幅頻特性,易于實現精確移相、諧波疊加,高頻率時亦可保證高的精度。
3. 電壓、電流放大器
各相電流、電壓不采用升流、升壓器,而采用直接輸出方式,使電流、電壓源可直接輸出從直流到含各種頻率成份的波形,如方波、各次諧波疊加的組合波形,故障暫態波形等,可以較好地模擬各種短路故障時的電流、電壓特征。功放電路采用進口大功率高保真模塊式功率器件作功率輸出級,結合精心、合理設計的散熱結構,具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。
繼保測試儀是我們電力系統中很重要的檢測儀器,能夠幫助我們模擬各種故障類型對繼電器進行距離、零序保護裝置定值校驗和保護裝置的整組試驗,保障電力系統的正常運行。
湖北儀天成電力設備有限公司
2023年10月08日
