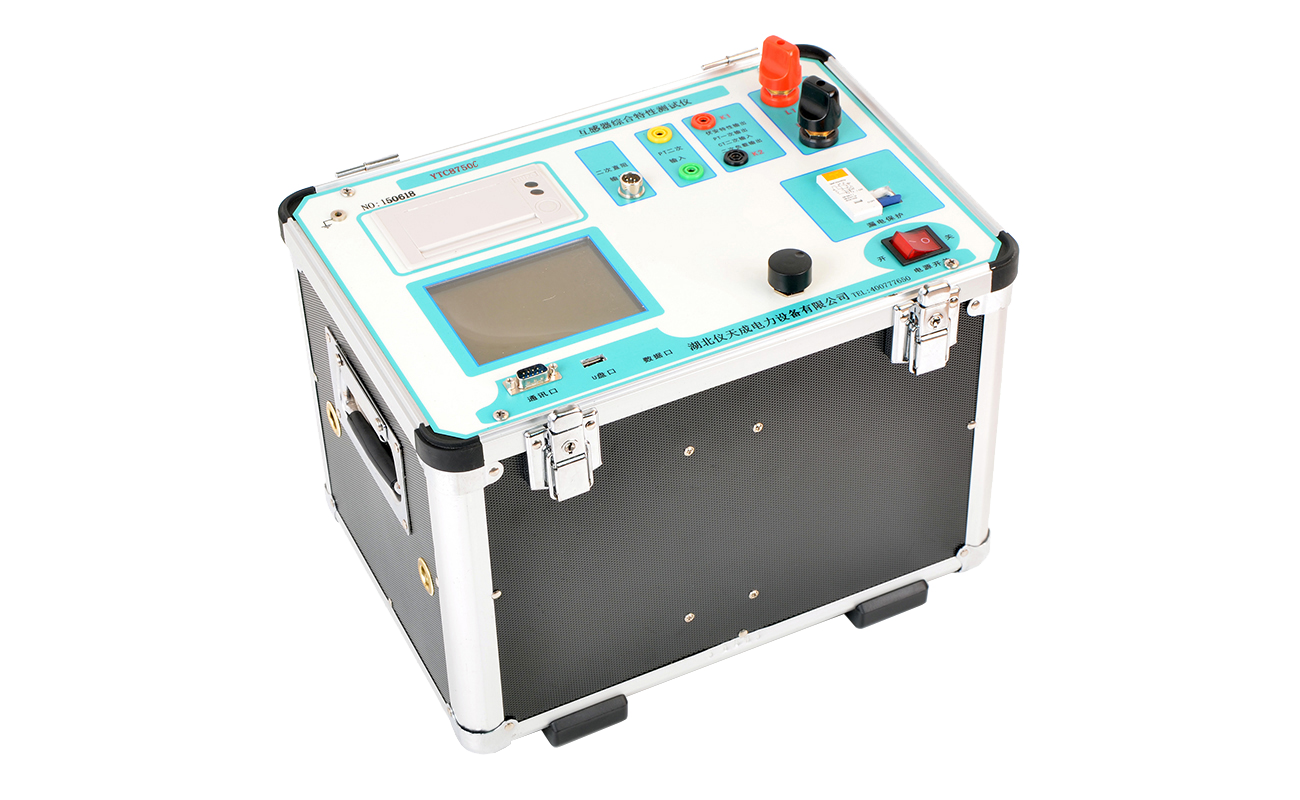

對于常年從事電力的朋友們,想必對互感器綜合測試儀是再熟悉不過的,其具備著測試全過程自動記錄數據,并能夠自動地將伏安特性曲線描繪并顯示到屏幕上,省去手動調壓、人工記錄、整理、描曲線等費心力的勞動。操作更加簡單方便,提高工作效率,深受廣大電力朋友歡迎。今天就給大家談談如何利用該測試設備進行自動CT伏安特性試驗。

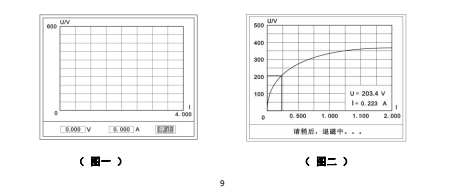

首先,在主菜單界面,旋轉鼠標將光標移動到【測試】選項上,按下旋轉鼠標選擇【伏安】即可進入伏安特性試驗設置界面。我們取出導線包中的(紅、黑)二次線,一頭插在 CT 的二次側,另一頭插在儀器的伏安特性輸出口上便可。然后我們設定好最大輸出電流和電壓后單擊【自動試驗】選擇【確定】試驗開始。此時裝置將自動按照設定值進行升壓升流,并記錄其數值(圖一)。當達到設定值后試驗結束,并進行簡單的退磁,當退磁結束后便進入試驗結果界面(圖二)。
試驗過程中,光標會顯示在【停止】選項上不停閃爍,直至試驗完畢或人為按下旋轉鼠標中止試驗。
我們電力系統對于伏安特性的研究對于了解材料的導電性和性能是至關重要的,能夠自動進行CT伏安特性操作試驗能夠讓我們實際工作更加輕松方便。
湖北儀天成電力設備有限公司
2023年9月25日
