懸式絕緣子和支柱絕緣子是電力設備的重要組成部分,它們承受高壓電力輸送線路的電壓和壓力。為確保其安全可靠,在生產和使用環節中需要進行各種試驗。常見的試驗包括絕緣電阻試驗、交流耐壓試驗、污閃電距試驗、機械負荷試驗等。那么我們在具體實施試驗時需要如何進行呢?下面就給大家簡單敘述一下。
懸式絕緣子和支柱絕緣子的試驗項目,應包括下列內容:
1.測量絕緣電阻;
2.交流耐壓試驗。
測量絕緣電阻值,應符合下列規定:
1.用于 330KV 及以下電壓等級的懸式絕緣子的絕緣電阻值,不應低于 300MΩ;用于500kV 電壓等級的懸式絕緣子,不應低于 500MΩ;
2.35kV 及以下電壓等級的支柱絕緣子的絕緣電阻值,不應低于 500MΩ;
3.采用 2500V 兆歐表測量絕緣子絕緣電阻值,可按同批產品數量的 10% 抽查;
4.棒式絕緣子不進行此項試驗;
5.半導體釉絕緣子的絕緣電阻,符合產品技術條件的規定。

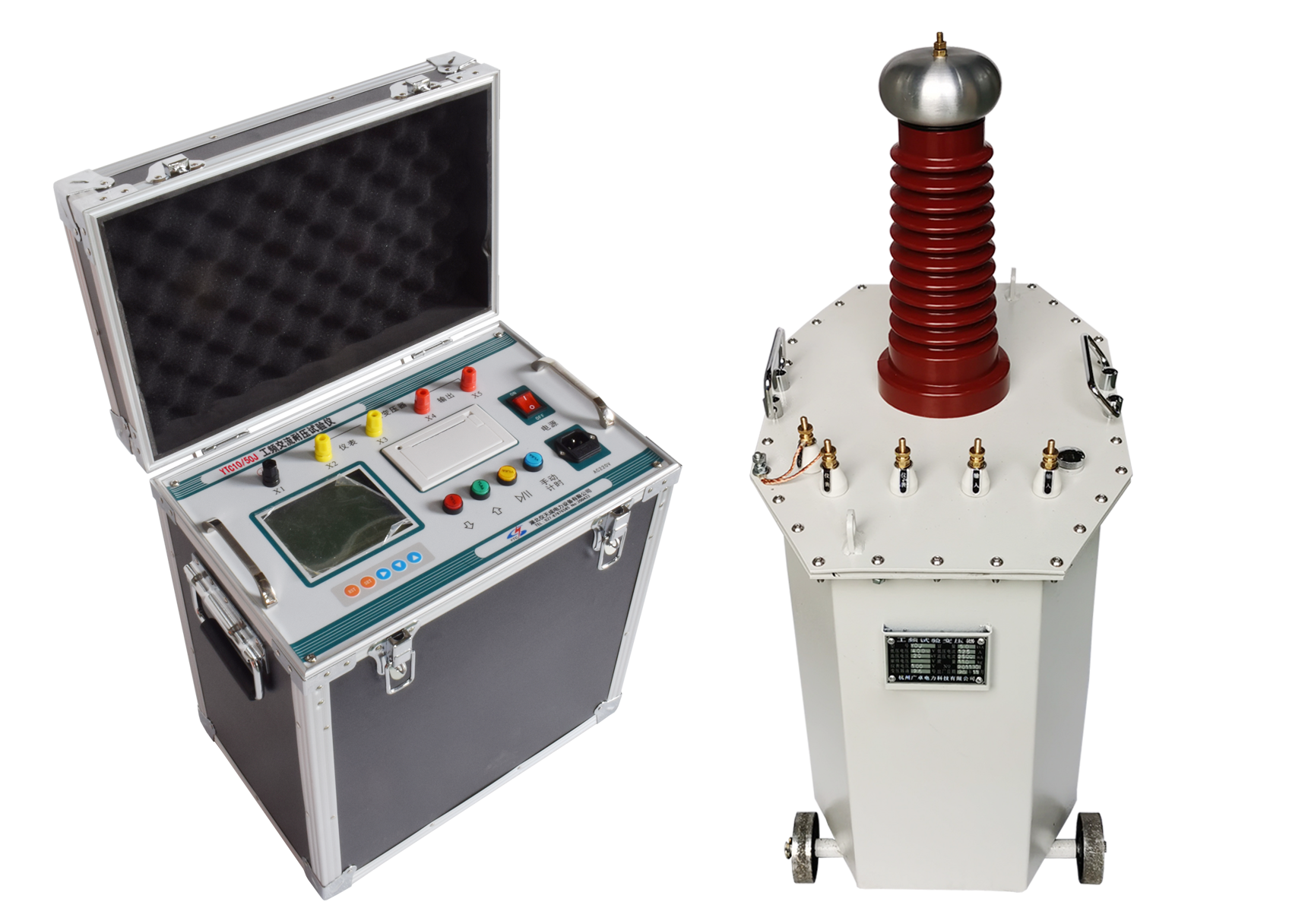

進行交流耐壓試驗,應符合下列規定:
1.35kV 及以下電壓等級的支柱絕緣子,可在母線安裝完畢后一起進行,試驗電壓應符合相應標準的規定;
2.35kV 多元件支柱絕緣子的交流耐壓試驗值,應符合下列規定:
1)兩個膠合元件者,每元件 50kV;
2)三個膠合元件者,每元件 34kV。
3 懸式絕緣子的交流耐壓試驗電壓均取 60kV。
我們做好上述相應的內容,方能夠保證懸式絕緣子和支柱絕緣子試驗的完整進行,保障其能夠在電力系統中穩固運行,避免故障出現。
湖北儀天成電力設備有限公司
2023年8月17日
