絕緣套管檢測是一項重要的工程安全措施,旨在確保電力設備的安全運行。通過對絕緣套管的檢測,可以及時發現并修復潛在的絕緣故障,提高設備的可靠性和穩定性。絕緣套管檢測工作包括使用專業設備和技術,對套管的絕緣性能進行全面評估,這些評估包括電氣強度、耐壓性、耐磨性等方面的測試,今天就給大家列舉幾項檢測中所涉及的規定。
1.測量絕緣電阻,應符合下列規定:
(1)測量套管主絕緣的絕緣電阻;
(2)66kV 及以上的電容型套管,應測量“抽壓小套管”對法蘭或“測量小套管”對法蘭的絕緣電阻。采用 2500V 兆歐表測量,絕緣電阻值不應低于 1000MΩ。

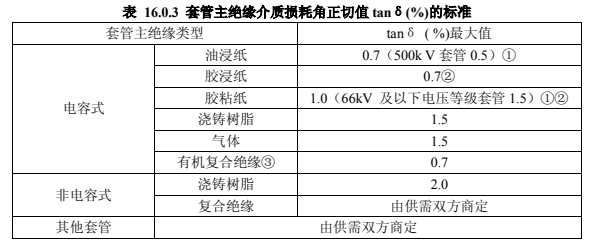

2.測量 20kV 及以上非純瓷套管的主絕緣介質損耗角正切值 tanδ和電容值,應符合表 16.0.3 規定:
(1)在室溫不低于 10℃ 的條件下,套管的介質損耗角正切值 tanδ 不應大于表 16.0.3 的規定;
(2)電容型套管的實測電容量值與產品銘牌數值或出廠試驗值相比,其差值應在±5%范圍內。
注:1.所列的電壓為系統標稱電壓;
2.對 20kV 及以上電容式充膠或膠紙套管的老產品,其 tanδ (%)值可為 2 或 2.5;
3.有機復合絕緣套管的介損試驗,宜在干燥環境下進行。
對絕緣套管檢測是電力設備維護保養的重要環節,通過定期的檢測工作,可以保障設備的長期穩定運行,減少事故發生的概率,提高電力系統的安全性和可靠性。我們在具體實施試驗過程中,需要把控好其對應的規定要求,方能夠給更好的做好檢測工作。
湖北儀天成電力設備有限公司
2023年8月15日
