真空斷路器測試是一種常見的電力設備測試類型,用于確定設備在正常工作條件下的工作性能和安全性。測試通常包括測量設備的電氣參數、性能指標以及故障電流和斷電時間等。今天主要給大家介紹一下我們在對真空斷路器進行檢測時需要滿足的一些規定情況。
測量絕緣電阻值時:
1.整體絕緣電阻值測量,應參照制造廠規定;
2.絕緣拉桿的絕緣電阻值,在常溫下不應低于表 10.0.2 的規定。
對每相導電回路的電阻值測量時:宜采用電流不小于 100A 的直流壓降法。測試結果應符合產品技術條件的規定。

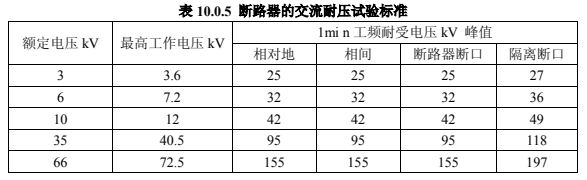

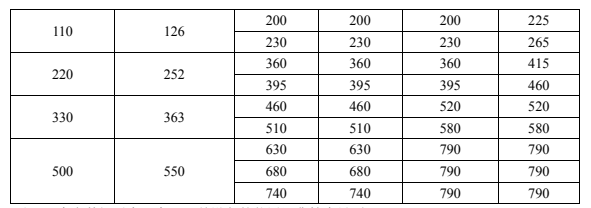

在斷路器合閘及分閘狀態下進行交流耐壓試驗時:當在合閘狀態下進行時,試驗電壓應符合表 10.0.5 的規定。當在分閘狀態下進行時,真空滅弧室斷口間的試驗電壓應按產品技術條件的規定,試驗中不應發生貫穿性放電。
通過這些測試,可以評估設備是否合格,并檢測是否存在潛在的故障隱患。真空斷路器是一種高壓電器設備,其測試對設備的絕緣性能、機械運行參數和動態特性等進行檢驗。通過真空斷路器測試,可以確保設備在電力系統中的可靠性和穩定性,從而提高電力傳輸和配電系統的安全性和可靠性。
