電磁式電壓互感器勵磁曲線測量是一種常用的電氣檢測方法,它通過在互感器中施加不同的電流,測量獲得勵磁電壓與勵磁電流之間的關系。這種方法能夠準確地確定電壓互感器的工作性能,并進行校準和調整。在測量過程中,通過繪制勵磁曲線,我們可以得到電壓互感器的步躍響應和非線性特性。這些信息對于電壓互感器的使用和維護非常重要,可以確保互感器在工作中的準確性和可靠性。那么我們在具體實際測量電壓互感器勵磁曲線過程中需要滿足哪些規定呢?今天主要給大家簡單介紹一下。

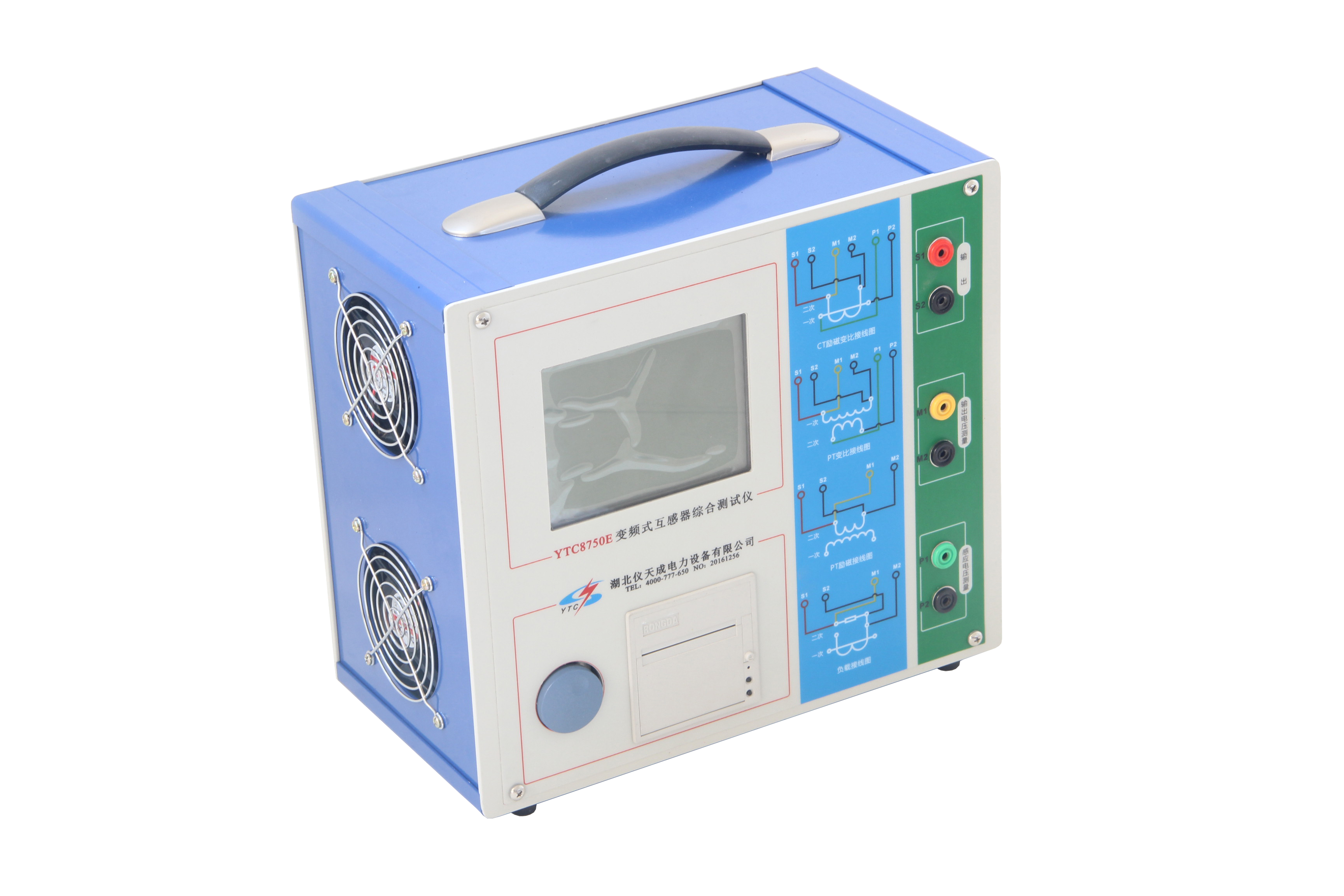

電磁式電壓互感器的勵磁曲線測量過程,應符合下列要求:
1.用于勵磁曲線測量的儀表為方均根值表,若發生測量結果與出廠試驗報告和型式試驗報告有較大出入(>30% )時,應核對使用的儀表種類是否正確
2.一般情況下,勵磁曲線測量點為額定電壓的 20%、50%、80% 、100% 和 120% 。對于中性點直接接地的電壓互感器(N 端接地),電壓等級 35kV 及以下電壓等級的電壓互感器最高測量點為 190% ;電壓等級 66kV 及以上的電壓互感器最高測量點為 150%
3.對于額定電壓測量點(100%),勵磁電流不宜大于其出廠試驗報告和型式試驗報告的測量值的 30%,同批同型號、同規格電壓互感器此點的勵磁電流不宜相差 30%
通過對電磁式電壓互感器的勵磁曲線測量,我們能夠更好地了解并掌握互感器的工作原理和性能,提高電氣系統的安全性和穩定性,上述幾點規定需要我們大家留意一下的。
