互感器是電力系統中重要的設備,常常用于變壓器和電抗器中?;ジ衅骶植糠烹姕y試是一種用于檢測互感器內部部分放電情況的方法,局部放電是指在電氣設備內部發生的局部擊穿現象,會引起設備的故障和損壞。局部放電測試可以通過監測互感器內部的放電情況,以判斷設備的健康狀態和性能。當我們在做互感器的局部放電檢測時,我們應該滿足以下內容。
互感器的局部放電測量,應符合下列規定:
1.局部放電測量宜與交流耐壓試驗同時進行;
2.電壓等級為 35~110kV 互感器的局部放電測量可按 10%進行抽測,若局部放電量達不到規定要求應增大抽測比例;
3.電壓等級 220kV 及以上互感器在絕緣性能有懷疑時宜進行局部放電測量;
4.局部放電測量時,應在高壓側(包括電壓互感器感應電壓)監測施加的一次電壓;

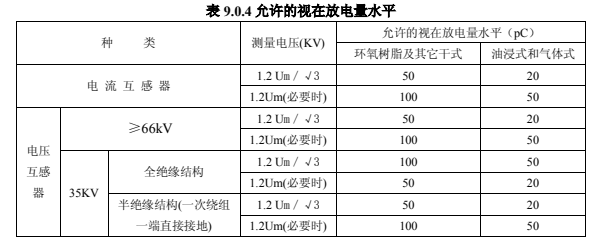

5.局部放電測量的測量電壓及視在放電量應滿足表 9.0.4 中數據的規定。
互感器局部放電試驗是保證電力系統安全運行的重要手段之一。測試過程中使用高頻電壓進行刺激,通過檢測電流和信號波形,以及使用圖像處理技術進行分析,可以準確地判斷互感器是否存在放電現象。
