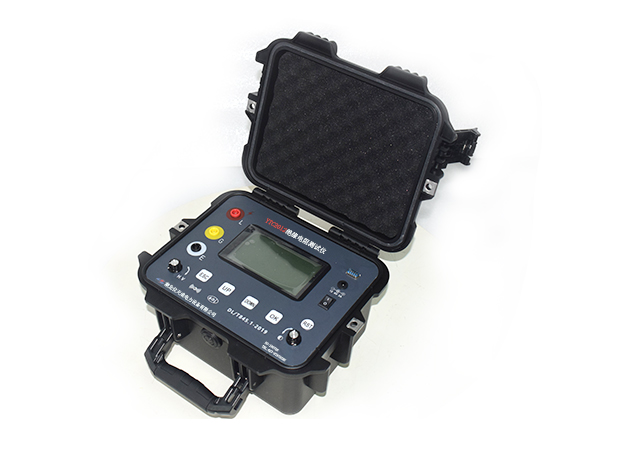

絕緣電阻測試儀器是一種用于測量電氣設備絕緣能力的工具。它可以通過測試設備的電阻值來評估其絕緣性能,以保證設備可靠運行和防止電擊危險。通常,絕緣電阻測試儀器會使用高壓脈沖或直流電壓來激活被測試設備的絕緣系統,然后測量絕緣電阻值,這些儀器常用于檢測電力系統設備、電機、變壓器、電纜和線路等電氣設備的絕緣狀態。今天主要給大家簡單介紹一下關于變壓器中,如何測量與鐵心絕緣的各緊固件及鐵心絕緣電阻的問題。
1.進行器身檢查的變壓器,應測量可接觸到的穿心螺栓、軛鐵夾件及綁扎鋼帶對鐵軛、鐵心、油箱及繞組壓環的絕緣電阻。當軛鐵梁及穿心螺栓一端與鐵心連接時,應將連接片斷開后進行試驗
2.不進行器身檢查的變壓器或進行器身檢查的變壓器,所有安裝工作結束后應進行鐵心和夾件(有外引接地線的)的絕緣電阻測量
3.鐵心必須為一點接地;對變壓器上有專用的鐵心接地線引出套管時,應在注油前測量其對外殼的絕緣電阻
4.采用2500V兆歐表測量,持續時間為 1min,應無閃絡及擊穿現象。
通過使用絕緣電阻測試儀器,可以提高電氣設備的安全性和可靠性,保護人員和設備免受潛在的電擊和電氣故障的損害,所以對于變壓器等一些設備的絕緣性能檢測工作是需要定期性的安排的。
