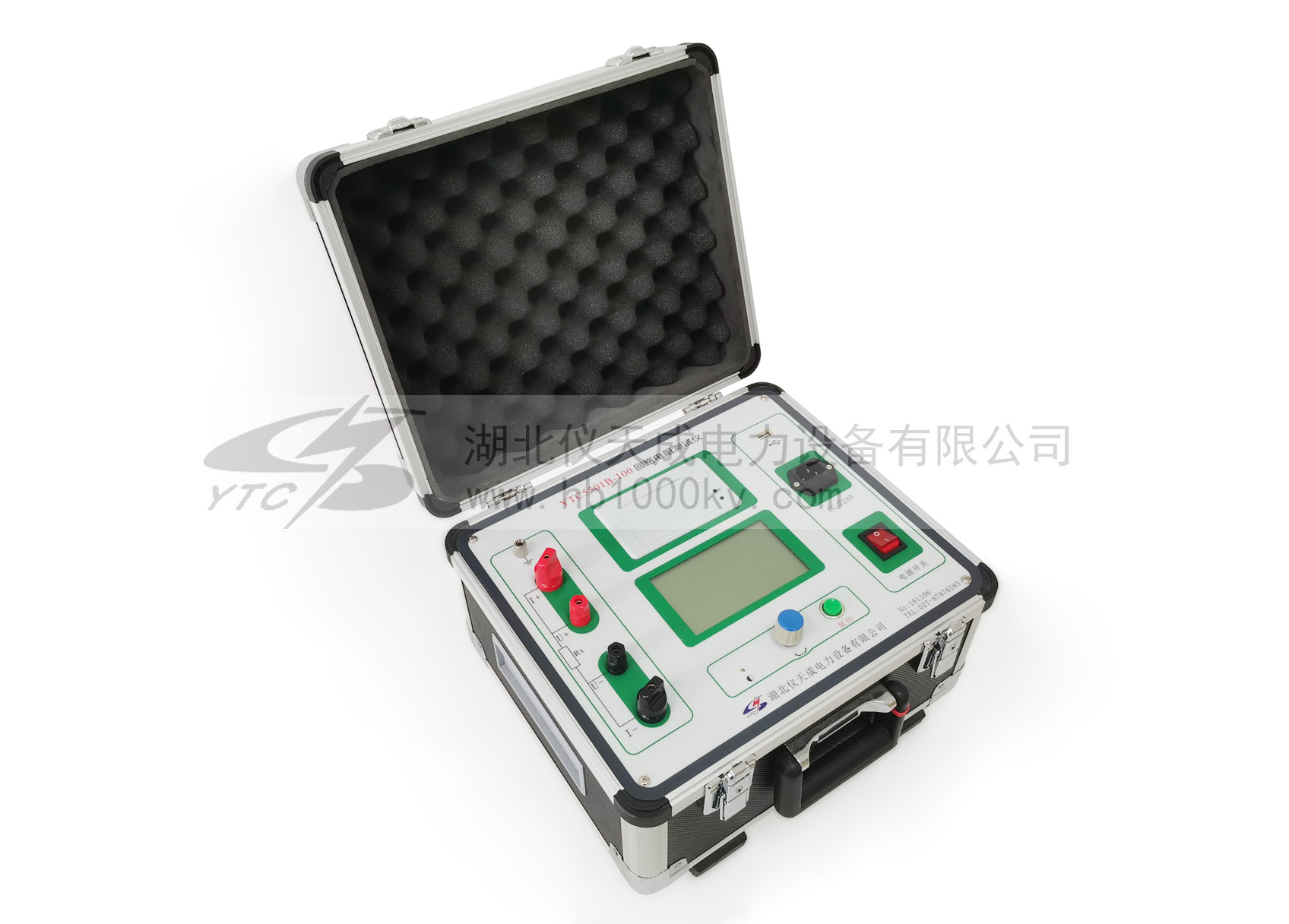

回路電阻的檢測工作在我們電力工作中是特別常見且常規的工作內容,今天小編就給大家簡單介紹一下回路電阻測試儀的接線的相關內容概述。
接線時需要注意哪些事項呢?
1.儀器的儀表盤與測試線的連接處應緊固,不能有松動。
2.按照四端子接線方法接線,電流線需要夾在被檢測物品的外側,電壓線應夾在被檢測物品的內側,此外,電流與電壓務必保證是同極性的,接線方式不能有一點兒出錯,否則就會直接導致檢測數據錯誤,甚至更嚴重還會導致故障現象發生。
3.當該測試儀接線檢查無誤時,接通220V 交流電,打開電源開關,隨后檢測儀器才能進入開機正常工作狀態。
4.調整當前選擇按鈕,選擇要使用的當前電流檔位,調整到檔位,然后按動面板上的測量鍵。按動后,此刻電阻表顯示的值就是測得的回路電阻值。值得留意的是,如果顯示1,則意味著測得的回路電阻超出所能夠測試的值范圍。
5.如果儀器使用正確的接線方法,當測量電流小于100A 或零時,應檢查發生這種情況的原因是否是因為使用的大電流線的橫截面太小,亦或是檢查電路是否連接成功。
6.測量結束后我們需要及時關閉電源開關,放好測試夾,置放入附件包中。
回路電阻檢測設備的接線我們需要一一對應,不能夠交叉去接線,需要用四端接線形式。通常儀器設備也會附帶說明書,會給大家提供詳細的教程說明,所以大家也不用過多擔心。
