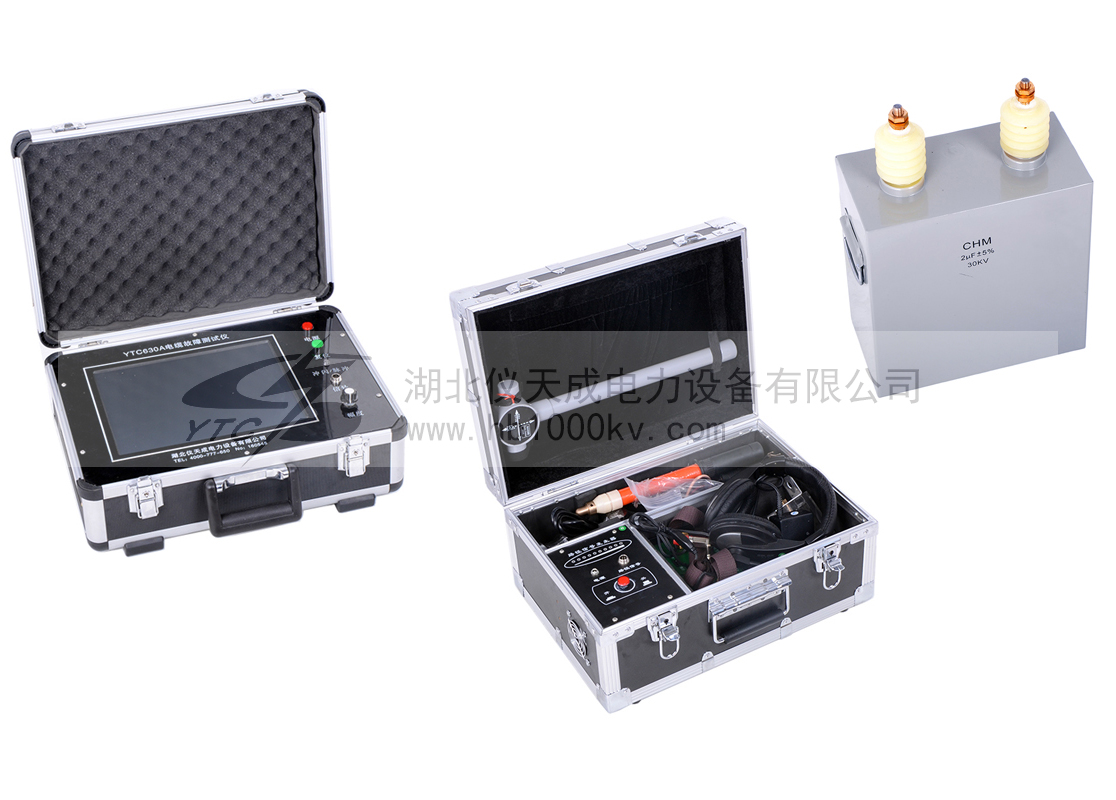

輸電電纜在受到外力損傷、受潮、絕緣老化等原因,會造成線路的輸電故障,嚴重影響了正常的生產生活,需要快速找到故障點進行故障排除,因此需要用到電纜故障測試儀,很多人都不知道該設備是怎么運行的,本文就來給大家介紹該設備的運行原理。
一、電纜故障測試儀直流高壓測試法的工作原理:
直閃法適用于測量高阻閃絡性故障。實際測試時,其操作方法和接線圖與沖閃法基本相同(無球隙)。直閃法也分:電壓取樣和電流取樣兩種方式。我們推薦使用電流取樣方式。當故障相施加直流高壓到一定值后,故障點則被擊穿而短路放電,此時由故障點產生一反相躍變電壓V10該電壓沿電纜傳輸,當傳到始端后,始端的阻抗大于電纜特性阻抗,所以發生下反射2V10,此電壓又繼續向后傳輸,到故障點后被短路,所以反射電壓-2V1,經過一段時間負反射電壓又傳一始端,這樣往返數次,直到閃絡放電結束而中止。
二、電纜故障測試儀沖擊高壓閃測法的工作原理:
沖閃法適用于測試高阻泄漏性故障。對其他類型高低阻故障也可用沖閃法測試。測試方法與直閃法相同,只不過給電纜不是加直流高壓而是通過球間隙施加沖擊電壓,使故障點擊穿放電,而產生反射電壓(或者電流),由儀器記錄這一瞬間狀態的過程,通過波形分析來測定故障點的位置。它是測高阻及閃絡性故障的主要方法。同樣取樣方式也分電壓取樣和電流取樣,當然細分還可分為高端和低端電壓取樣,電感與電阻取樣,始端與終端取樣等。由于低端電流取樣接線簡便、可靠安全、波形易于識別,所以推薦電流取樣法。
三、電纜故障測試儀低壓脈沖測試法工作原理:
低壓脈沖測試法具有操作簡單、波形易于識別、準確度高等特點。對于短路、低阻、斷線故障用此法測試,可直接確定故障距離。即使無此類故障,一般高壓閃絡測試前,也可以低壓脈沖法測電纜全長或速度,與閃絡測試波形比較,通常會利于波形分析,達到快速確定故障點目的。
電纜故障測試儀的工作原理其實也非常簡單,只有了解了其具體是怎么工作的,才能更好的使用這款設備。
湖北儀天成電力設備有限公司
2019年7月12日
