水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗,同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于20mA。額定輸出電壓2500V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行, 結果由大屏幕液晶顯示,并將結果進行存儲。那么此產品的工作原理是怎樣的呢?本文就以上問題做出講解。

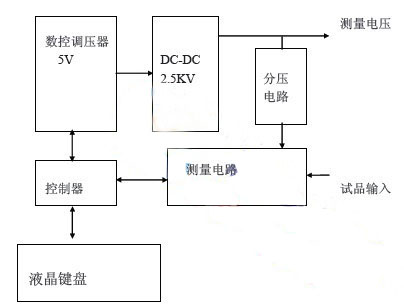

各部分功能
液晶鍵盤: 負責鍵盤、顯示。
數控調壓器: 采用PWM 電路高效率產0-5V 標準輸出。
DC-DC 0-10Kv:采用升壓變壓器,高效轉換,輸出2.5kv 的直流高壓。具有短路保護功能
分壓電路: 2.5KV 的高壓,轉換成5V,便于AD 采集。
測量電路: 負責數據采集,電流變換等。
控制器 : 將所有上述模塊連接,完成測量。
