本文就高壓開關動特性測試儀的接線做以下說明。

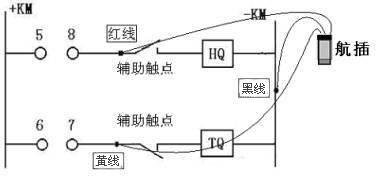

試驗時,按下圖接線:
現場試驗時,如果采用儀器內部電源,就要選擇“內同步方式”,合閘控制線(紅色)、分閘控制線(綠色)、公共線(黃色)接入到儀器面板的“分合閘控制”端口(航空插頭)。
接線時注意切斷高壓開關裝置自有的操作電源(斷開空開或者拔掉保險),以免兩種電源沖突。
如果采用儀器外部電源,使用高壓開關自有的控制電源,就要選擇“外同步方式”,合閘控制線(紅色)、分閘控制線(綠色)、公共線(黑色)接入到儀器面板的“外同步”端口(航空插頭)。
注意:
以上兩個端口相互對立,采用一根電纜,一種方式只接一個通道,(內、外同步共用一根線)試驗時內、外同步不能同時都接線。
以上為YTC3970高壓開關動特性分析儀的接線講解。
