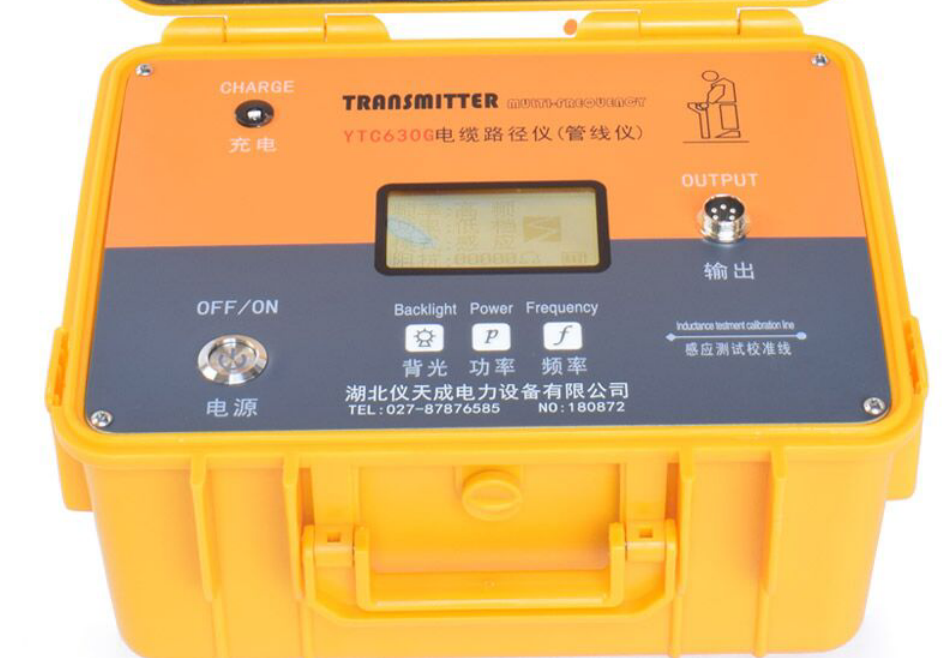

電纜路徑儀具有路徑查找、埋深測試、電纜識別、故障點定位四項功能于一體,一人操作,一次完成。電纜路徑儀的研發成功,解決了多年來困擾供、用電部門帶電尋徑、帶電識別的問題;解決了故障電纜準確路徑尋測難的問題;解決了電纜死短路無法定點的問題;開辟了電纜尋徑、故障定點新領域,打破了國外產品在中國的壟斷。儀天成電力設備有限公司推出YTC630G電纜路徑儀,具有體積小,重量輕,便于現場攜帶的特點。本文就此產品的面板做一下簡單的介紹。
①開關鍵:此開關為自鎖開關;按下接通電源,發射機處于工作狀態;彈起斷開電源,發射機處于關機狀態。
②輸出口:此接口為多芯專用航空插座;用于改變信號的輸出模式。接入直連線為直連模式;接入耦合鉗連線為耦合模式;不接線儀器沒有任何信號輸出。
③液晶顯示區
頻 率:顯示當前輸出頻率;可分別顯示低頻、中頻、高頻、射頻、絕緣回路電阻測量。在感應模式下只顯示射頻或高頻。
功 率:顯示當前輸出功率;可分別顯示低檔、中檔、高檔。
模 式:顯示當前工作模式;可分別顯示直連、耦合、感應。
阻 抗:顯示當前環路阻抗值;有效顯示為1歐姆——25000歐姆。
電 量:提示當前電池電量。
匹配提示:圖標移動表示發射機已穩定工作。
④頻率鍵:此鍵為點動開關:每按一次可改變一次輸出信號的模式,由低頻、中頻、高頻、射頻循環選擇;開機初始為低頻。在感應模式下只能選擇射頻或高頻。
⑤功率鍵:此鍵為點動開關:輸出功率;可分別顯示低檔、中檔、高檔。每按一次可改變一次輸出功率,循環選擇;開機初始為低檔。
⑥充電口:此接口為Φ2.5充電座;用于連接專用充電器給電池充電。
儀天成電力設備有限公司是專業生產銷售電力設備產品的廠家,擁有十二年的行業技術經驗,售后三年質保,終身保修。以上為YTC630G電纜路徑儀的部分講解。
