變壓器有載分接開關測試儀是根據《電力設備交接和預防性試驗規程》采用了測試原理,運用微機技術,無需拆卸變壓器和吊裝開關,就能對各種電力變壓器的有載開關的性能進行測試,顯示和打印過渡過程的波形及其參數的一種電力儀器。儀天成YTC3993變壓器有載分接開關測試儀是運用微機技術,無需拆卸變壓器和吊裝開關,就能對各種電力試驗變壓器的有載開關的性能進行測試。具有測試準確,便于攜帶,便于室外以及野外試驗。本文就YTC3993變壓器有載分接開關測試儀的動作原理做出以下的講解。
開關動作原理:

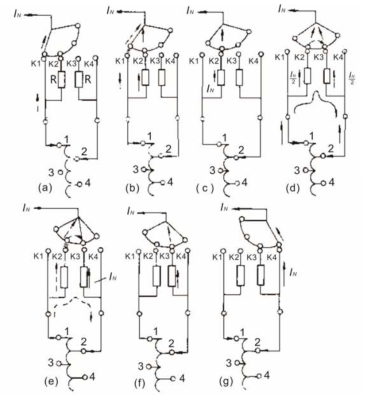

分接開關按照a-g的順序依次動作,正常動作生成如下圖所示標準波形:
R0:線圈電阻和測試線電阻
R1:過渡電阻1
R2:過渡電阻2
T0:三相同期性,(以最早檢測到切換的相為基準)
T1:過渡電阻1運行時間
T2:橋接時間
T3:過渡電阻2運行時間
儀天成電力設備有限公司
2018年9月25日
