兆歐表俗稱搖表,兆歐表大多采用手搖發電機供電,故又稱搖表。它的刻度是以兆歐(MΩ)為單位的。它是電工常用的一種測量儀表,主要用來檢查電氣設備、家用電器或電氣線路對地及相間的絕緣電阻,以保證這些設備、電器和線路工作在正常狀態,避免發生觸電傷亡及設備損壞等事故。儀天成YTC2671數字式兆歐表輸出功率大、帶載能力強,抗干擾能力,不需人力作功,由電池供電,量程可自動轉,可直接測量輸出短路電流,不需帶載測量進行估算。本文就此數字式兆歐表做以下的簡要介紹。
產品介紹:
1.工作原理
YTC2671數字式兆歐表由中大規模集成電路組成。本表輸出功率大,短路電流值高,輸出電壓等級多(有四個電壓等級)。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極,從而產生一個從E到L極的電流,經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。

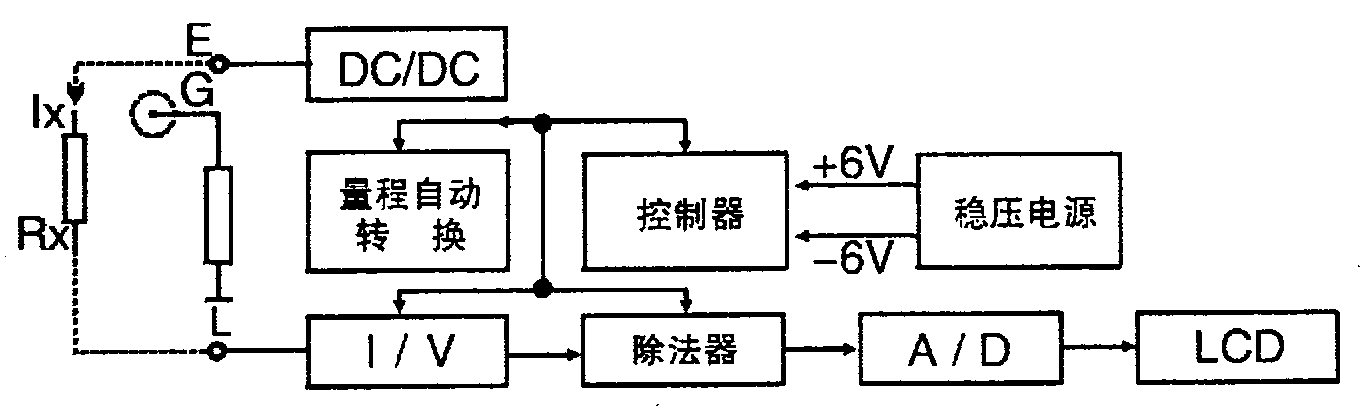

2.儀表電路框圖
3.儀表使用范圍
本儀表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
功能特點:
1.輸出功率大、帶載能力強,抗干擾能力強。

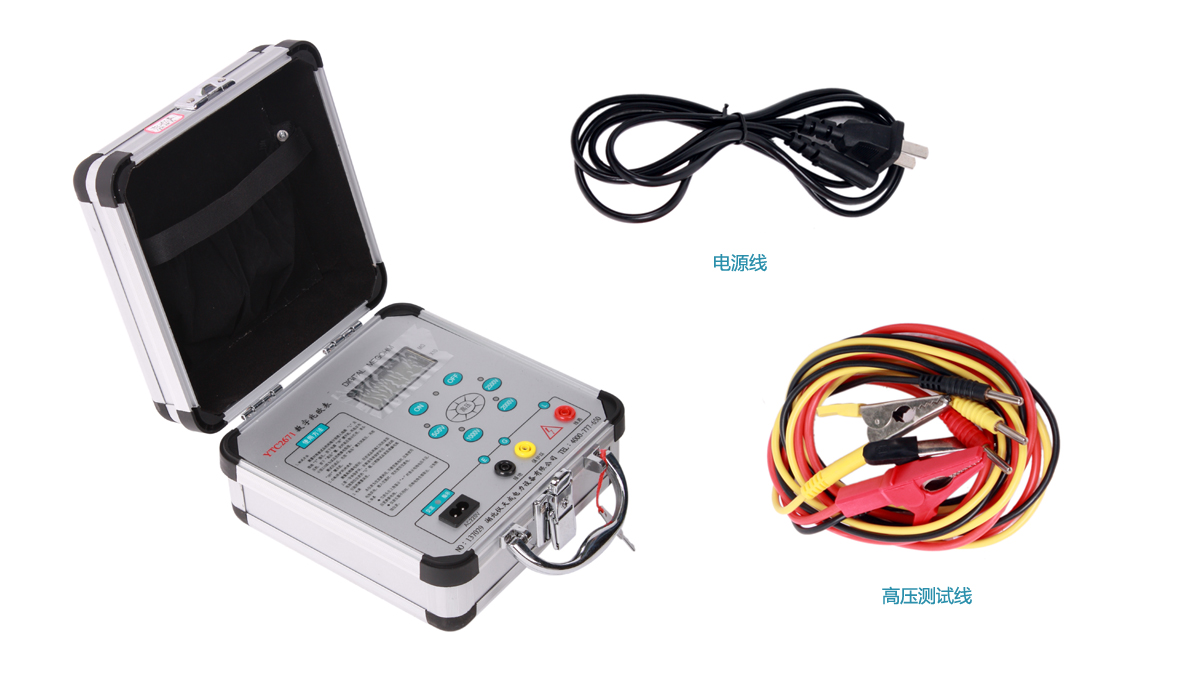

本表外殼由高強度鋁合金組成,機內設有等電位保護環和四階有源低通濾波器,對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA,很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。
2.本儀表不需人力作功,由電池供電,量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。
3.本表輸出短路電流可直接測量,不需帶載測量進行估算。
儀天成電力設備有限公司
2018年9月21日
