變壓器容量及損耗參數測試儀是專業用來對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量,并能測量空負載試驗時的電壓、電流失真度和諧波含量,還可以進行矢量分析的電力設備,自帶蓄電功能,不需要外接電源的情況下可以測試機器500余次,擁有體積小,重量輕,測試精度高的特點。那么,變壓器容量及損耗參數測試儀的接線方法是怎么樣的呢?儀天成電力設備有限公司就此作出以下講解:

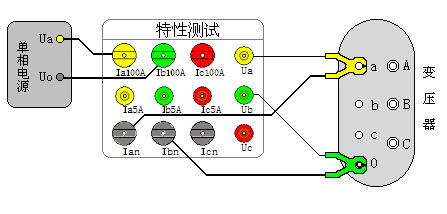

單相法變壓器空載試驗接線圖:
單相法測量三相變壓器空載損耗接線說明:(注意:此方法只適用于Y/Yn0聯結方式的變壓器)
當現場停電無法提供空載試驗所用的三相電源時,可采用單相法測量三相變壓器的空載損耗,測量方法如下:
1.用單相~220V交流電源分別對變壓器的A、B、C各相做單相空載試驗。在進入?yún)?shù)設置界面時,在 變壓器容量: 狀態欄輸入所測得變壓器容量值,在 高額定電壓: 、低額定電壓: 和 接線方式: 狀態欄,按銘牌所標值輸入。
2.做A相空載時,將黃色測試鉗子夾在變壓器低壓側的a相接線柱,將綠色測試鉗子夾在變壓器低壓側的公共端;測試鉗分粗細線,按接線示意圖聯接(粗線接電流,細線接電壓)。接線無誤后,接通單相~220V交流電源,待數值穩定后按《確定》鍵,此時完成a相測試。注意:完成a相測試后必須先斷開所加得~220V交流電源,然后換相測試(每測試完一相必須先斷開電源)
3.做B相空載時,將黃色測試鉗子夾在變壓器低壓側的b相接線柱,將綠色測試鉗子夾在變壓器低壓側的公共端;
4.做C相空載時,將黃色測試鉗子夾在變壓器低壓側的c相接線柱,將綠色測試鉗子夾在變壓器低壓側的公共端;
