變頻串聯諧振試驗裝置在試驗的過程中,需要設置相應的電壓,如起始電壓、試驗電壓等,根據被試品電壓等級的不同來進行設置,如果電壓設置不當不僅很難達到儀器的測試效果找不到諧振點,而且還會對被試品或者是諧振設備造成損害,因此如何設置和調節電壓就很重要了,本文就以YTC串聯諧振試驗裝置為例,來給大家簡單講解變頻串聯諧振試驗裝置電壓如何調節。

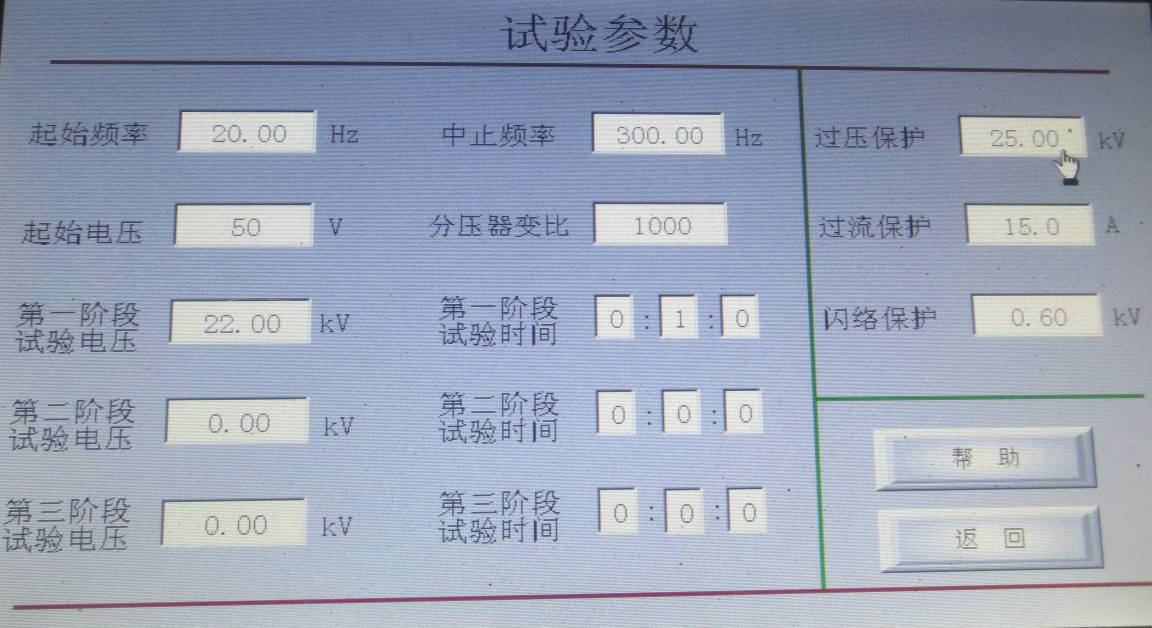

一、起始電壓,設置調諧時輸入電壓的初此值。
1. 對Q值較低的試品如發電機、電動機、架空母線,初此值設定為50~70V;
2. 對Q值較高的試品如電力電纜、變壓器、GIS等,初此值設定為30~50V。
二、一階段試驗電壓:設置試驗電壓的第一階段值。
三、一階段試驗時間:設置一階段試驗電壓的耐壓時間。
四、二階段試驗電壓:設置試驗電壓的第二階段值。
五、二階段試驗時間:設置二階段試驗電壓的耐壓時間。
六、三階段試驗電壓:設置試驗電壓的第三階段值。
七、三階段試驗時間:設置三階段試驗電壓的耐壓時間。
YTC850串聯諧振試驗裝置的電壓跟蹤系統具備自動校核較大電壓波動的功能,但電網電壓的波動幅度較小,由此而引起的高壓電壓的波動也在儀器的捕捉范圍內,因此,我們強烈建議你在設置試驗電壓時,將“試驗電壓”的數值設定為比要施加的試驗電壓低2%Ue。
如果沒有階段性耐壓試驗時,只需設置一個階段試驗電壓值和相應的試驗時間,其它階段試驗電壓和試驗時間設為0。
不同的廠家生產的串聯諧振試驗裝置試驗的方法在細節上都會有所不同,但是基本原理都是相似的,本文主要是以我司自主研發的串聯諧振試驗裝置為例來進行的講解,在實際是使用之前,需要先熟讀產品操作說明書,并嚴格按照說明書來進行操作。
湖北儀天成電力設備有限公司
2018年7月27日
