微機繼電保護測試儀主要用來進行繼電器的高壓試驗,在電力行業有非常廣泛的應用,深受廣大電力工程人員的歡迎,在實際的試驗過程中,關于時間的設置是非常重要的,直接影響了測試的靜的和儀器的使用壽命,本文就以YTC1000微機繼電保護測試儀為例,來給大家簡單講解微機繼電保護測試儀時間設置。
一、試驗時間設置
試驗時間:故障開始到試驗結束之間的時間限制,一般地,應保證保護在該時間內可以完成整個“跳閘→重合→再跳閘”的過程。
開出翻轉時刻:在故障輸出一定時間后,開出量1會閉合輸出。
跳閘延時:模擬斷路器的跳閘動作時間,測試儀根據開入量的連接,一旦接受到保護的跳閘信號,經過“跳閘延時”后,方進入跳閘后的電壓電流狀態。
合閘延時:模擬斷路器的合閘動作時間,測試儀根據開入量的連接,一旦接受到保護的合閘信號,經過“合閘延時”后,方進入合閘后的電壓電流狀態。

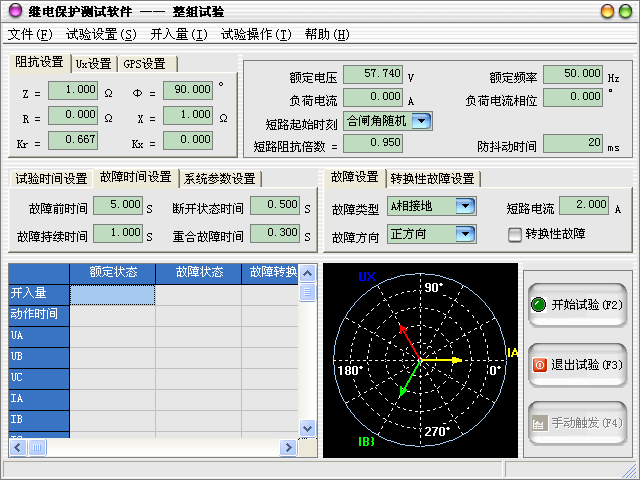

二、故障時間設置
故障前時間:在輸出故障前輸出額定值的時間。
故障持續時間:當“控制方式”設置為“時間控制”時,該參數啟用,
控制故障狀態的持續時間。
斷開狀態時間:當“控制方式”設置為“時間控制”時,該參數啟用,
控制跳閘后狀態的持續時間。
重合故障時間:當“控制方式”設置為“時間控制”時,該參數啟用,
控制重合閘狀態的持續時間。
不同廠家生產的微機繼電保護測試儀具體的使用方法都有所不同,但是大體的使用都是相似的,本文主要以YTC1000型微機繼電保護測試儀為例來進行的講解,電力工作者在實際的試驗過程之前,應當熟讀產品操作說明,嚴格按照說明書來進行操作。
