在電力企業的實際供電工作中,經常需要測試開關控制設備的接觸電阻和回路電阻的數據,以及電纜的直流電阻數據,以得出此類電氣設備的運行狀態,便于維護。而開關回路電阻測試儀就是專門用于測量此類數據的專用儀器,本文就簡單闡述下開關回路電阻測試儀的工作原理和使用方法。
開關回路電阻測試儀的一般工作原理為:
電流源輸出恒定電流流過標準電阻R0和待測電阻Rx。采樣標準電阻R0上的電壓信號U0,經濾波放大處理后送入AD轉換為數字量,進而計算出電流值I,見公式(1)。同樣,采樣待測電阻Rx上的電壓信號Ux,經濾波、多級放大處理后送入AD轉換為數字量,通過公式(2)計算出電阻值Rx。
(1)
(2)
一般的使用方法為:

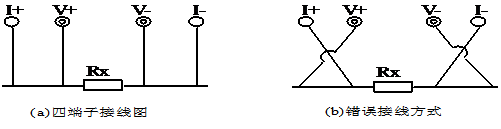

首先進行接線工作,正確的接線方法為左邊的
其次確認測試線接線無誤后,接入220V交流電源,合上電源開關,儀器進入開機狀態。開機時,蜂鳴器短時響,表示系統開機

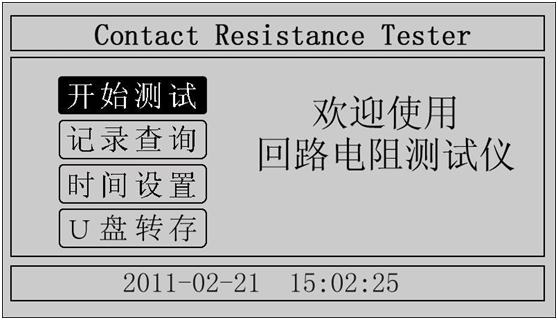

進行測試工作,打開電源開關,系統進入主界面
在主界面中選中“開始測試”項,點擊鼠標,儀器進入測試菜單界面,認測試電流為100A,測試時間為10s
在“測試電流”位置點擊鼠標,電流值可在50A,100A之間任意切換;旋轉鼠標到“測試時間”位置,使用旋轉鼠標輸入數據,可設定測試時間。

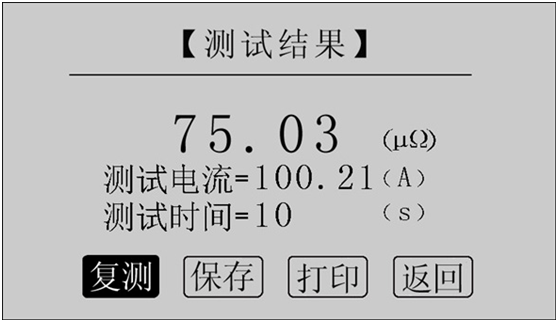

點擊“測試”項,系統進入“測試結果”界面。
點擊“返回”項,系統返回上一界面。
讀取測試結果,正在測試時,系統顯示“停止”,“返回”項。點擊“停止”,系統停止計時,電流停止輸出。點擊“返回”,系統停止計時,電流停止輸出并返回上一界面。注意:開始測試的前幾秒,由于電流沖擊和電容充電,測試結果不穩定,5s后測試結果穩定,用戶即可記錄數據。
關回路電阻測試儀不同的廠家操作方法都大同小異,測試之前一定要熟讀產品操作說明書,嚴格按照說明書的要求進行操作。
