直流電阻測試儀的工作原理

返回打印來源：儀天成電力時間：2017/09/13 閱讀：次

變壓器在交接、大修以及改變分接開關之后，其直流電阻的數據有時會相應的改變，此時迫切的需要有一種儀器能夠快速準確的測量出其直流電阻的數據，由于老式的電橋法和壓降法去測量變壓器繞組的及大功率電感設備的直流電阻不僅費時費力，而且精度也不高，因此直流電阻測試儀便取而代之，成為測量測量變壓器繞組和大功率電感設備的理想設備。
那么直流電阻測試儀的工作原理是怎么樣的呢？

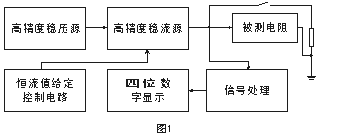

一般直流電阻測試儀的工作原理構架如下

其中穩壓源是高精度低紋波電源，可提供10A的電流輸出。穩流源輸出的電流受其分擋切換控制電路的控制。當測量選擇不同擋位時，輸出不同的穩定電流。當恒流電流通過被測電阻時在被測電阻上產生穩定的電壓信號，該信號經計算機處理后由液晶顯示器直接顯示電阻值。
當測量大電感的直流電阻時，測試結束后，電感上儲存一定的電荷，電感兩端接放電電路，使電感快速放電（約10秒鐘），當蜂鳴器響時，表示正在放電，停止響動，表示放電完成，放電結束后才能拆除測試接線 。
通過測試得出的數據可以顯示到直流電阻測試儀上的LED顯示器上，直觀可讀，測量工作即宣告完成。
